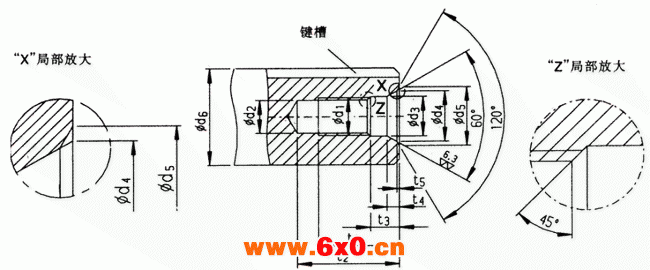

DS型中心孔的安装尺寸
推荐尺寸 d6 1) | DS型 | ||||||||||||
大于 | 至 | DS中心孔 | d1 | d2 2) | d3 | d4 | d5 | t1 +2 | t2 | t3 +1 | t4 ≈ | t5 ≈ | |
min | max | ||||||||||||
mm | mm | ||||||||||||
16 21 24 | 21 24 30 | DS6 DS8 DS10 | M6 M8 M10 | 5 6.8 8.5 | 6.4 8.4 10.5 | 9.6 12.2 14.9 | 10.5 13.2 16.3 | 16 19 22 | 20 25 30 | 22 28 34 | 5 6 7.5 | 2.8 3.3 3.8 | 0.4 0.4 0.6 |
30 38 50 | 38 50 85 | DS12 DS16 DS20 | M12 M16 M20 | 10.2 14 17.5 | 13 17 21 | 18.1 23 28.4 | 19.8 25.3 31.3 | 28 36 42 | 37 45 53 | 42 50 59 | 9.5 12 15 | 4.4 5.2 6.4 | 0.7 1.0 1.3 |
85 130* 225* 320* | 130 225* 320* 500* | DS24 DS30 DS36 DS42 | M24 M30* M36* M42* | 21 26.5 32 37.5 | 25 31 37 43 | 34.2 44 55 65 | 38 48 60 71 | 50 60 74 84 | 63 77 93 105 | 68 83 99 111 | 18 17 22 26 | 8 11 15 19 | 1.6 1.9 2.3 2.7 |
1) 工件加工后最终尺寸
2) 攻丝孔钻头直径根据DIN 336Pt.1确定
*） 不是根据DIN 332确定的尺寸
