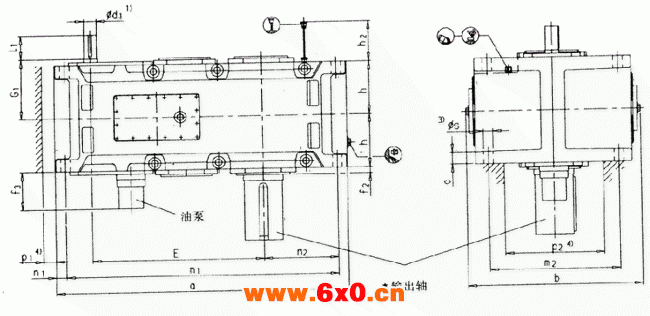

平行轴齿轮箱三级传动立式安装(类型H3.V)
1)m6≤∮100 n6>∮100
有关平键DIN 6885/1B型和中心孔
2)键槽DIN 6885/1
3)扭力支撑位于工作机侧
规格 | 尺寸mm | ||||||||||||||||||
输入轴 | |||||||||||||||||||
iN=22.4-45 | iN=25.-50 | iN=28-56 | iN=50-63 | iN=56-71 | iN=63-80 | iN=71-90 | iN=80-100 | iN=90-112 | G1 | ||||||||||
d11) | l1 | d11) | l1 | d11) | l1 | d11) | l1 | d11) | l1 | d11) | l1 | d11) | l1 | d11) | l1 | d11) | l1 | ||
13 | 85 | 160 | 60 | 135 | 50 | 110 | 310 | ||||||||||||
14 | 85 | 160 | 60 | 135 | 50 | 110 | 310 | ||||||||||||
15 | 100 | 200 | 75 | 140 | 60 | 140 | 350 | ||||||||||||
16 | 100 | 200 | 75 | 140 | 60 | 140 | 350 | ||||||||||||
17 | 100 | 200 | 75 | 140 | 60 | 140 | 380 | ||||||||||||
18 | 100 | 200 | 75 | 140 | 60 | 140 | 380 | ||||||||||||
19 | 根据用户要求供货 | ||||||||||||||||||
20 | |||||||||||||||||||
21 | |||||||||||||||||||
22 |
规格 | 尺寸mm | ||||||||||||||
齿轮箱 | |||||||||||||||
a | b | c | E | f2 | f3 | h | h2 | m1 | m2 | n1 | n2 | P14) | P24) | s | |
13 | 1395 | 900 | 61±2 | 820 | 35 | 170 | 272.5 | 300 | 1300 | 680 | 50 | 360 | 50 | 500 | 48 |
14 | 1535 | 900 | 61±2 | 890 | 35 | 170 | 272.5 | 300 | 1440 | 680 | 50 | 430 | 50 | 500 | 48 |
15 | 1680 | 980 | 72±2 | 987 | 42 | 170 | 310 | 340 | 1565 | 750 | 60 | 430 | 50 | 570 | 55 |
16 | 1770 | 980 | 72±2 | 1033 | 42 | 170 | 310 | 340 | 1655 | 750 | 60 | 475 | 50 | 570 | 55 |
17 | 1770 | 1110 | 81±2 | 1035 | 42 | 210 | 340 | 374 | 1640 | 850 | 70 | 465 | 70 | 630 | 55 |
18 | 1890 | 1110 | 81±2 | 1095 | 42 | 210 | 340 | 374 | 1760 | 850 | 70 | 525 | 70 | 630 | 55 |
19 | 根据用户要求供货 | ||||||||||||||
20 | |||||||||||||||
21 | |||||||||||||||
22 |
规格 | 尺寸mm | 润滑油 (1) | 重量 (kg) | ||||||||
输出轴 | |||||||||||

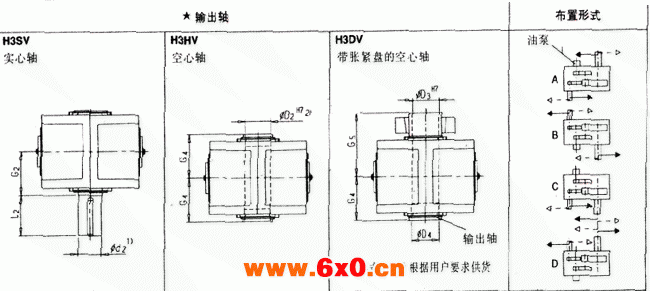

H3SV | H3HV | H3DV | |||||||||
d21) | G2 | l2 | D22) | G4 | D3 | D4 | G4 | G5 | |||
13 | 200 | 335 | 350 | 190 | 335 | 190 | 195 | 335 | 480 | 115 | 2155 |
14 | 210 | 335 | 350 | 210 | 335 | 210 | 215 | 335 | 480 | 126 | 2490 |
15 | 230 | 380 | 410 | 230 | 380 | 230 | 235 | 380 | 550 | 180 | 3260 |
16 | 240 | 380 | 410 | 240 | 380 | 240 | 245 | 380 | 550 | 190 | 3625 |
17 | 250 | 415 | 410 | 250 | 415 | 250 | 260 | 415 | 600 | 190 | 4250 |
18 | 270 | 415 | 470 | 275 | 415 | 280 | 285 | 415 | 600 | 200 | 4740 |
19 | 根据用户要求供货 | ||||||||||
20 | |||||||||||
21 | |||||||||||
22 |
