B4.H，B4.M型直交轴齿轮箱四级传动卧式安装

来源：网络作者：网络转载 2019-10-01 阅读：708

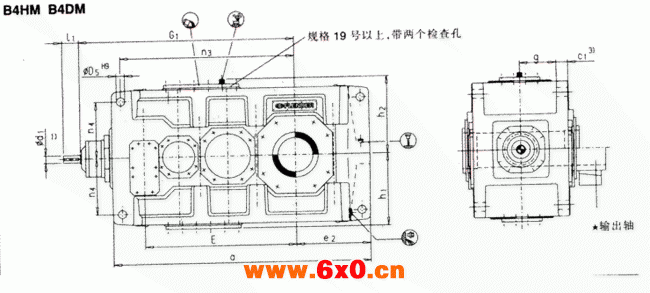

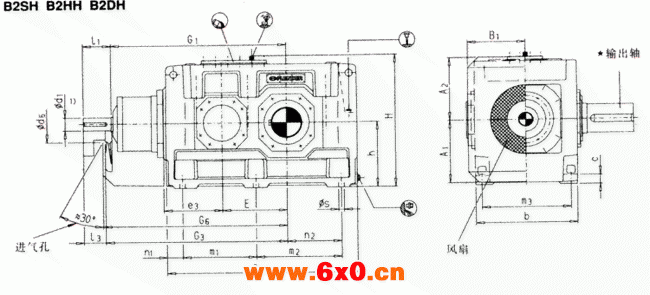

直交轴齿轮箱四级传动卧式安装（B4.H，B4.M）

直交轴齿轮箱四级传动卧式安装（B4.H，B4.M）

直交轴齿轮箱四级传动卧式安装（B4.H，B4.M）

直交轴齿轮箱四级传动卧式安装（B4.H，B4.M）

规格	尺寸mm
	输入轴
	i_N=80-180		i_N=90-200		i_N=100-224		i_N=200-315		i_N=224-355		i_N=250-400		G₁
	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	G₁
13	55	110					40	100					1170
14					55	110					40	100	1240
15	70	135					50	110					1402
16			70	135					50	110			1448
17	70	135					50	110					1450
18			70	135					50	110			1510
19	80	165					60	140					1680
20			80	165					60	140			1740
21	90	165					70	140					1992
22			90	165					70	140			2047

规格	尺寸mm
	齿轮箱
	a	b	c	c₁	D₅	e₂	E	g	h	h₁
13	1395	550	60	61±2	48	405	820	211．5	440	450
14	1535	550	60	61±2	48	475	890	211．5	440	450
15	1680	625	70	72±2	55	485	987	238	500	490
16	1770	625	70	72±2	55	530	1033	238	500	490
17	1770	690	80	81±2	55	525	1035	259	550	555
18	1890	690	80	81±2	55	585	1095	259	550	555
19	2030	790	90	91±2	65	590	1190	299	620	615
20	2150	790	90	91±2	65	650	1250	299	620	615
21	2340	830	100	100±2	75	655	1387	310	700	685
22	2450	830	100	100±2	75	710	1442	310	700	685

规格	尺寸mm
	齿轮箱
	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	460	900	597．5	597．5	475	100	305	940	340	35
14	460	900	597．5	737．5	475	100	375	1010	340	35
15	500	1000	720	720	535	120	365	1135	375	42
16	500	1000	720	810	535	120	410	1180	375	42
17	560	1110	750	750	600	135	390	1175	425	42
18	560	1110	750	870	600	135	450	1235	425	42
19	620	1240	860	860	690	155	435	1365	475	48
20	620	1240	860	980	690	155	495	1425	475	48
21	690	1390	1000	1000	720	170	485	1615	520	56
22	690	1390	1000	1110	720	170	540	1670	520	56

规格	尺寸mm									润滑油		重量
	输出轴									润滑油		重量

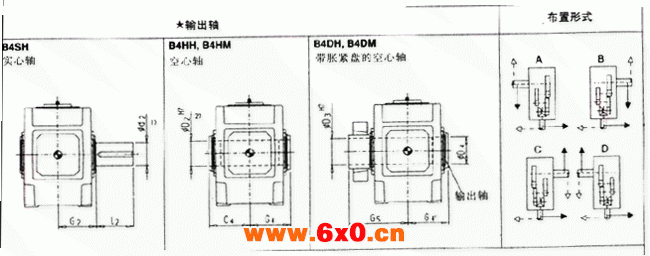

	B4SH			B4HH B4HM		B4DH B4DM				B4.H	B4M	B4.H	B4.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅	（1）	（1）	（kg）	(kg)
13	200	335	350	190	335	190	195	335	480	145	120	2395	2280
14	210	335	350	210	335	210	215	335	480	150	125	2735	2605
15	230	380	410	230	380	230	235	380	550	230	170	3630	3435
16	240	380	410	240	380	240	245	380	550	235	175	3985	3765
17	250	415	410	250	415	250	260	415	600	295	230	4695	4460
18	270	415	470	275	415	280	285	415	600	305	235	5200	4930
19	290	465	470	-	-	285	295	465	670	480	440	5750	5400
20	300	465	500	-	-	310	315	465	670	550	510	6450	6000
21	320	490	500	-	-	330	335	490	715	540	590	7850	7350
22	340	490	550	-	-	340	345	490	725	620	680	8400	7850

1）m₆≤∮100 n₆＞∮100

有关平键DIN 6885/1B型和中心孔

2)键槽DIN 6885/1

3）扭力支撑位于工作机侧
