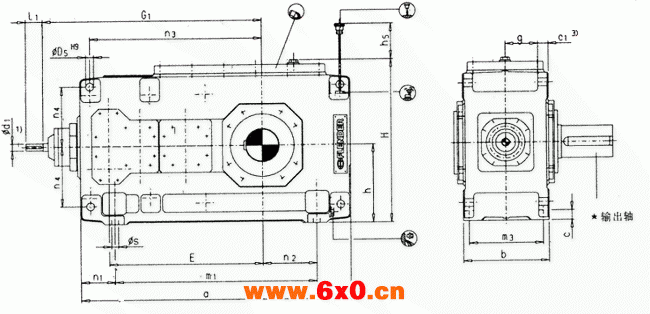

直交轴齿轮箱四级传动卧式安装(类型B4.H)

直交轴齿轮箱四级传动卧式安装(类型B4.H)

直交轴齿轮箱四级传动卧式安装(类型B4.H)

       1)K6≤∮24   ∮28≥m6≤∮100   n6>∮100
       有关平键DIN 6885/1B型和中心孔
       2)键槽DIN 6885/1
       3)扭力支撑位于工作机侧
规格
尺寸mm
输入轴
iN=80-180
iN=100-224
iN=200-315
iN=250-400
G1
d11)
l1
d11)
l1
d11)
l1
d11)
l1
5
28
55


20
50


615
6


28
55


20
50
650
7
30
70


25
60


725
8


30
70


25
60
770
9
35
80


28
60


840
10


35
80


28
60
890
11
45
100


35
80


1010
12


45
100


35
80
1080
规格
尺寸mm
齿轮箱
a
b
c
c1
D5
E
g
h
h5
H
m1
m3
n1
n2
n3
n4
s
5
690
255
28
30±1
24
405
97.5
230
100
482
480
220
105
100
455
180
19
6
770
255
28
30±1
24
440
97.5
230
100
482
560
220
105
145
490
180
19
7
845
300
35
36±1
28
495
114
280
140
572
605
260
120
130
560
215
24
8
950
300
35
36±1
28
540
114
280
130
582
710
260
120
190
605
215
24
9
1000
370
40
45±1.5
36
580
140
320
135
662
710
320
145
155
660
245
28
10
1100
370
40
45±1.5
36
630
140
320
135
662
810
320
145
205
710
245
28
11
1200
430
50
54±1.5
40
705
161
380
170
782
870
370
165
180
805
300
35
12
1355
430
50
54±1.5
40
775
161
380
160
790
1025
370
165
265
875
300
35
规格
尺寸mm
润滑油
(1)
重量
(kg)
输出轴

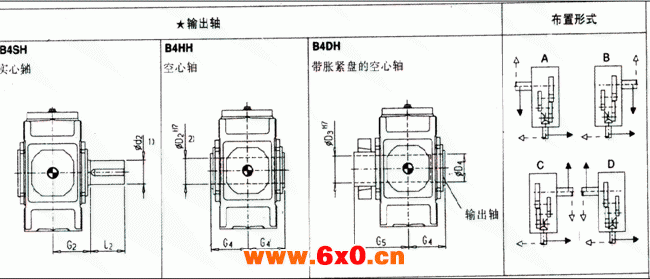

B4SH
B4HH
B4DH
d21)
G2
l2
D22)
G4
D3
D4
G4
G5
5
100
165
210
95
165
100
100
165
240
16
335
6
110
165
210
105
165
110
110
165
240
18
385
7
120
195
210
115
195
120
120
195
280
30
555
8
130
195
250
125
195
130
130
195
285
33
655
9
140
235
250
135
235
140
145
235
330
48
890
10
160
235
300
150
235
150
155
235
350
50
1025
11
170
270
300
165
270
165
170
270
400
80
1485
12
180
270
300
180
270
180
185
270
405
90
1750
