B3.H，B3.M型直交轴齿轮箱三级传动卧式安装

来源：网络作者：网络转载 2019-10-01 阅读：82

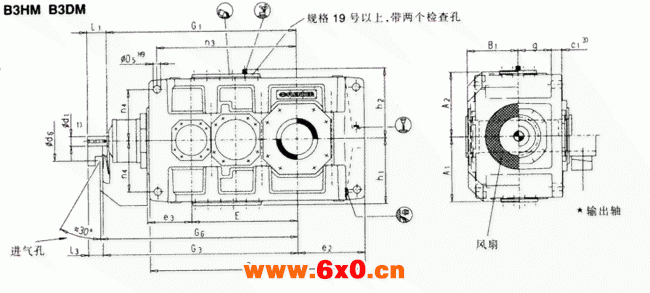

直交轴齿轮箱三级传动卧式安装（类型B3.H，B3.M）

直交轴齿轮箱三级传动卧式安装（类型B3.H，B3.M）

直交轴齿轮箱三级传动卧式安装（类型B3.H，B3.M）

直交轴齿轮箱三级传动卧式安装（类型B3.H，B3.M）

规格	尺寸mm
	输入轴
	i_N=12.5-45			i_N=14-50			i_N=16-56			i_N=50-71			i_N=56-80			i_N=-63-90			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
13	80	165	130							60	140	105							1125	1160
14							80	165	130							60	140	105	1195	1230
15	90	165	130							70	140	105							1367	1402
16				90	165	130							70	140	105				1413	1448
17	110	205	165							80	170	130							1560	1600
18				110	205	165							80	170	130				1620	1660
19	130	245	200							100	210	165							1832	1877
20				130	245	200							100	210	165				1892	1937
21	130	245	200							100	210	165							1902	1947
22				130	245	200							100	210	165				1957	2002

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	b	B₁	c	c₁	d₆	D₅	e₂	e₃	E	g
13	1290	425	475	550	325	60	61±2	210	48	405	265	635	211．5
14	1430	425	475	550	325	60	61±2	210	48	475	265	705	211．5
15	1550	485	520	625	365	70	72±2	210	55	485	320	762	238
16	1640	485	520	625	365	70	72±2	210	55	530	320	808	238
17	1740	535	570	690	395	80	81±2	230	55	525	370	860	259
18	1860	535	570	690	395	80	81±2	230	55	585	370	920	259
19	2010	610	630	790	448	90	91±2	245	65	590	420	997	299
20	2130	610	630	790	448	90	91±2	245	65	650	420	1057	299
21	2140	690	690	830	473	100	100±2	280	75	655	450	1067	310
22	2250	690	690	830	473	100	100±2	280	75	710	450	1122	310

规格	尺寸mm
	齿轮箱
	G₆	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	1180	440	450	460	900	545	545	475	100	305	835	340	35
14	1250	440	450	460	900	545	685	475	100	375	905	340	35
15	1420	500	490	500	1000	655	655	535	120	365	1005	375	42
16	1470	500	490	500	1000	655	745	535	120	410	1050	375	42
17	1620	550	555	560	1110	735	735	600	135	390	1145	425	42
18	1680	550	555	560	1110	735	855	600	135	450	1205	425	42
19	1900	620	615	620	1240	850	850	690	155	435	1345	475	48
20	1960	620	615	620	1240	850	970	690	155	495	1405	475	48
21	1970	700	685	690	1390	900	900	720	170	485	1400	520	56
22	2025	700	685	690	1390	900	1010	720	170	540	1455	520	56

,

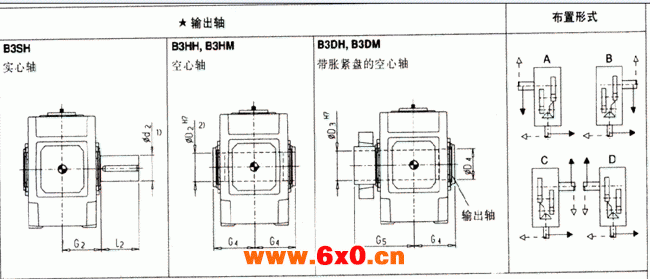

规格	尺寸mm									润滑油		重量
	输出轴									润滑油		重量
	B3SH			B3HH B3HM		B3DH B3DM				B3.H	B3.M	B3.H	B3.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅	（1）	（1）	(kg)	(kg)
13	200&, lt;, /DIV>	335	350	190	335	190	195	335	480	130	110	2380	2260
14	210	335	350	210	335	210	215	335	480	140	115	2750	2615
15	230	380	410	230	380	230	235	380	550	210	160	3730	2540
16	240	380	410	240	380	240	245	380	550	220	165	3955	3765
17	250	415	410	250	415	250	260	415	600	290	230	4990	4760
18	270	415	170	275	415	280	285	415	600	300	235	5495	5240
19	290	465	470	-	-	285	295	465	670	380	360	6240	6050
20	300	465	500	-	-	310	315	465	670	440	420	6950	6710
21	320	490	500	-	-	330	335	490	715	370	420	8480	8190
22	340	490	550	-	-	340	345	490	725	430	490	9240	8950

1）m₆≤∮100 n₆＞∮100

有关平键DIN 6885/1B型和中心孔

2)键槽DIN 6885/1

3）扭力支撑位于工作机侧
