H3.H,H3.M型平行轴齿轮箱三级传动卧式安装

来源：网络作者：网络转载 2019-10-01 阅读：1012

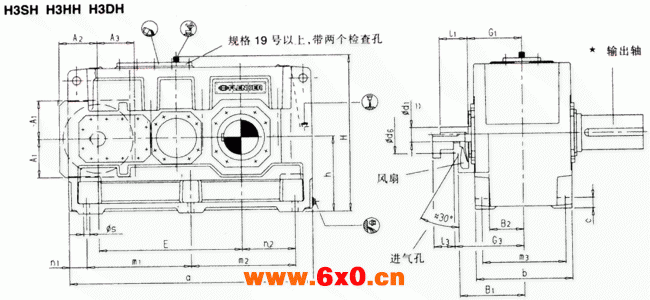

平行轴齿轮箱三级传动卧式安装(H3.H,H3.M)

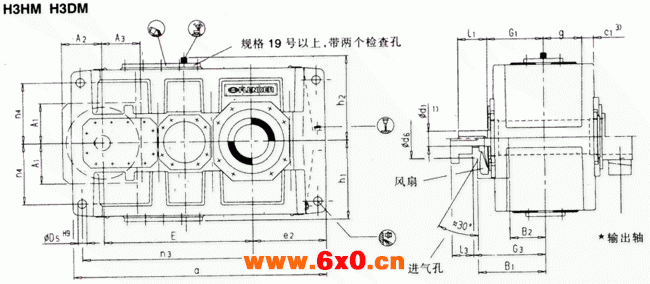

平行轴齿轮箱三级传动卧式安装(H3.H,H3.M)

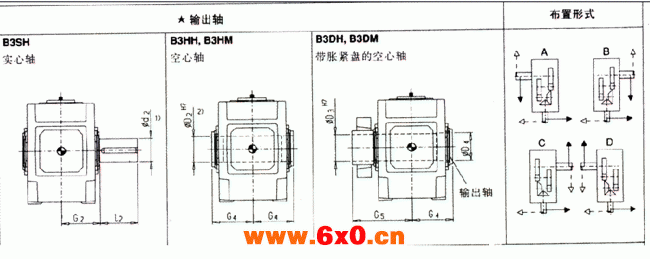

平行轴齿轮箱三级传动卧式安装(H3.H,H3.M)

平行轴齿轮箱三级传动卧式安装(H3.H,H3.M)

规格	尺寸mm
	输入轴
	i_N=22.4-45			i_N=25-50 i_N=28-56*)			i_N=50-63			i_N=56-71 i_N=63-80*)			i_N=71-90			i_N=80-100 i_N=90-112*)			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
13	85	160	130				60	135	105				50	110	80				310	385
14				85	160	130				60	135	105				50	110	80	310	385
15	100	200	165				75	140	105				60	140	105				350	420
16				100	200	165				75	140	105				60	140	105	350	420
17	100	200	165				75	140	105				60	140	105				380	450
18				100	200	165				75	140	105				60	140	105	380	450
19	110	200	⁴⁾				90	165	⁴⁾				75	140	⁴⁾				430	₄₎
20				110	200	⁴⁾				90	165	⁴⁾				75	140	⁴⁾	430	₄₎
21	130	240	⁴⁾				110	205	⁴⁾				90	170	⁴⁾				470	₄₎
22				130	240	⁴⁾				110	205	⁴⁾				90	170	⁴⁾	470	₄₎

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	A₃	b	B₁	B₂	c	c₁	d₆	D₅	e₂	E
13	1395	225	225	212	550	380	195	60	61±2	120	48	405	820
14	1535	225	225	212	550	380	195	60	61±2	120	48	475	890
15	1680	270	265	252	625	415	205	70	72±2	150	55	485	987
16	1770	270	265	252	625	415	205	70	72±2	150	55	530	1033
17	1770	270	265	252	690	445	235	80	81±2	150	55	525	1035
18	1890	270	265	252	690	445	235	80	81±2	150	55	585	1095
19	2030	⁴^）	⁴^）	⁴^）	790	⁴^）	⁴^）	90	91±2	⁴^）	65	590	1190
20	2150				790			90	91±2		65	650	1250
21	2340				830			100	100±2		75	655	1387
22	2450				830			100	100±2		75	710	1442

规格	尺寸mm
	齿轮箱
	g	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	211．5	440	450	460	900	597．5	597．5	475	100	305	940	340	35
14	211．5	440	450	460	900	597．5	737．5	475	100	375	1010	340	35
15	238	500	490	500	1000	720	720	535	120	365	1135	375	42
16	238	500	490	500	1000	720	810	535	120	410	1180	375	42
17	259	550	555	560	1110	750	750	600	135	390	1175	425	42
18	259	550	555	560	1110	750	870	600	135	450	1235	425	42
19	299	620	615	620	1240	860	860	690	155	435	1365	475	48
20	299	620	615	620	1240	860	980	690	155	495	1425	475	48
21	310	700	685	690	1390	1000	1000	720	170	485	1615	520	56
22	310	700	685	690	1390	1000	1110	720	170	540	1670	520	56

规格	尺寸mm									润滑油		重量
	输出轴									润滑油		重量
	H3SH			H3HH H3HM		H3DH H3DM				H3.H	H3.M	H3.H	H3.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅	（1）	（1）	（kg）	(kg)
13	200	335	350	190	335	190	195	335	480	160	125	2295	2155
14	210	335	350	210	335	210	215	335	480	165	130	2625	2490
15	230	380	410	230	380	230	235	380	550	235	190	3475	3260
16	240	380	410	240	380	240	245	380	550	245	195	3875	3625
17	250	415	410	250	415	250	260	415	600	305	240	4560	4250
18	270	415	470	275	415	280	285	415	600	315	250	5030	4740
19	290	465	470	-	-	285	295	465	670	420	390	5050	4750
20	300	465	500	-	-	310	315	465	670	450	415	6650	6250
21	320	490	500	-	-	330	335	490	715	470	515	6950	6550
22	340	490	550	-	-	340	345	490	725	490	540	7550	7050

1)m₆≤∮100 n₆＞∮100

有关平键DIN 6885/1B型和中心孔

2)键槽DIN 6885/1

3）扭力支撑位于工作机侧
