H1SH型平行轴齿轮箱单级传动卧式安装

来源：网络作者：网络转载 2019-10-01 阅读：319

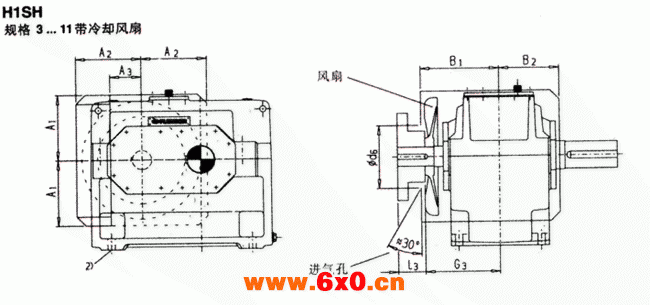

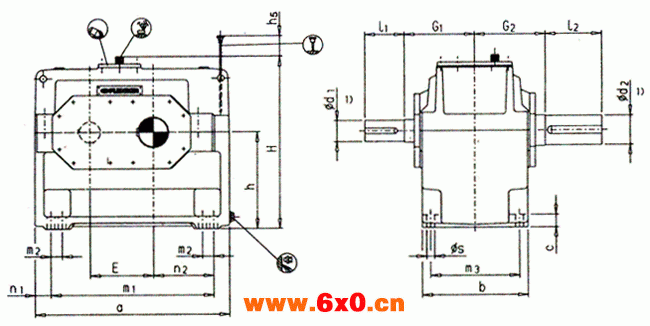

平行轴齿轮箱单级传动卧式安装（类型H1SH）

平行轴齿轮箱单级传动卧式安装（类型H1SH）

平行轴齿轮箱单级传动卧式安装（类型H1SH）

平行轴齿轮箱单级传动卧式安装（类型H1SH）

规格	尺寸mm
	输入轴
	i_N=1.25-2.8			i_N=1.6-2.8			i_N=2-2.8			i_N=3.15-4			i_N=4.5-5.6			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
1	40	70								30	50	-	24	40	-	110	-
3	60	125	105							45	100	80	32	80	60	170	190
5	85	160	130							60	135	105	50	110	80	210	240
7	100	200	165							75	140	105	60	140	105	250	285
9	110	200	165							90	165	130	75	140	105	280	315
11				130	240	205				110	205	170	90	170	135	325	360
13				150	245	200				130	245	200	100	210	165	365	410
15							180	290	240	150	250	200	125	250	200	360	410
17							200	330	280	170	290	240	140	250	200	400	450
19							220	340	290	190	340	290	160	300	250	440	490

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	A₃	b	B₁	B₂	B₃	c	d₆	E	h	h₅	H	m₁	m₂	m₃	n₁	n₂	s
1	295	-	-	-	150	-	-	-	18	-	90	140	55	275	220	-	120	37.5	80	12
3	420	150	145	80	200	205	130	-	28	130	130	200	85	375	310	-	160	55	110	19
5	580	225	215	115	285	255	185	-	35	190	185	290	100	525	440	-	240	70	160	24
7	690	255	250	120	375	300	230	-	45	245	225	350	75	625	540	-	315	75	195	28
9	805	300	265	140	425	330	265	-	50	280	265	420	50	735	625	-	350	90	225	35
11	960	360	330	190	515	375	320	-	60	350	320	500	40	875	770	-	440	95	280	35
13	1100	415	350	-	580	430	-	150	70	350	370	580	40	1020	870	-	490	115	315	42
15	1295	500	430	-	545	430	-	120	80	450	442	600	10	1115	1025	-	450	135	370	48
17	1410	550	430	-	615	470	-	150	80	445	490	670	-	1235	1170	130	530	120	425	42
19	1590	630	475	-	690	510	-	190	90	445	555	760	-	1395	1290	150	590	150	465	48

规格	尺寸mm			润滑油		重量（kg）
	输出轴			轴封（1）	迷宫式密封（1）
	d₂¹⁾	G₂	l₂	轴封（1）	迷宫式密封（1）
1	45	110	80	2.5	2.3	55
3	60	170	125	7	5.5	128
5	85	210	160	22	19	302
7	105	250	200	42	36	547
9	125	270	210	68	60	862
11	150	320	240	120	106	1515
13	180	360	310	175	155	2395
15	220	360	350	190	156	3200
17	240	400	400	270	225	4250
19	270	440	450	390	330	5800

1）K₆≤∮24 ∮28≥m₆≤∮100 n₆＞∮100

有关平键DIN 6885/1B型和中心孔，参见第80页

2）在安装基础螺栓前，应先拆下风扇罩
