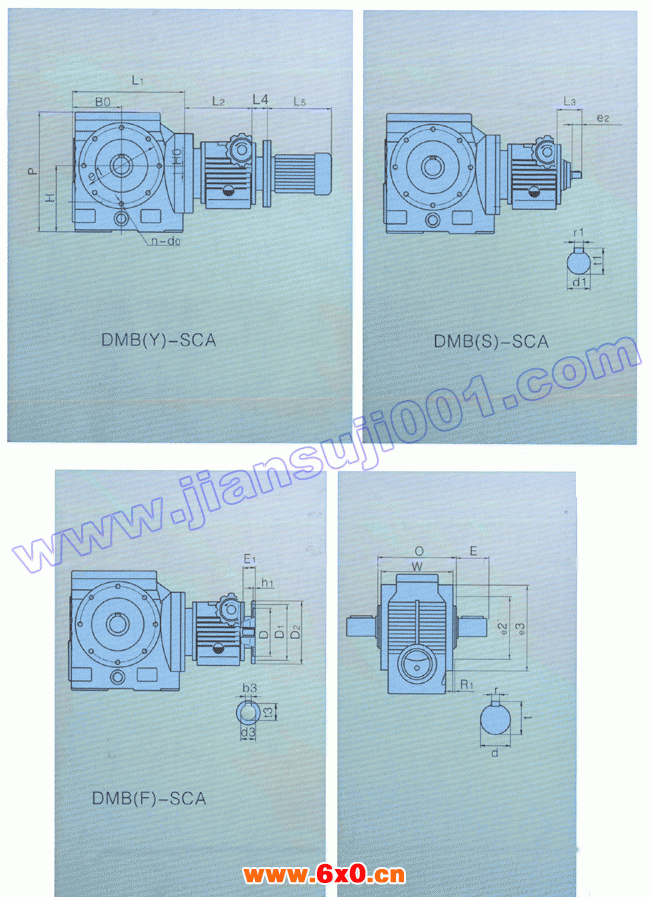

DMB-SCA外型及安装尺寸
DMB-SCA外型及安装尺寸
机型号 | DMB系列无级尺寸 | ||||||||||||||||
L2 | L3 | L4 | e2 | d1 | b1 | t1 | h1 | E1 | D | D1 | D2 | d3 | t3 | b3 | f | L5 | |
DMB02-SCA37 | 187 | 55 | 30 | 25 | 14 | 5 | 16 | 4 | 25 | 95 | 115 | 140 | 11 | 12.8 | 4 | 详 见 电 机 一 览 表 | |
DMB02- SCA47 | |||||||||||||||||
DMB04- SCA 47 | 205 | 66 | 36 | 30 | 14 | 5 | 16 | 5 | 32 | 110 | 130 | 160 | 14 | 16.3 | 5 | ||
DMB04- SCA 67 | |||||||||||||||||
DMB07- SCA 67 | 212 | 78 | 48 | 30 | 19 | 6 | 21.5 | 5 | 42 | 130 | 165 | 200 | 19 | 21.8 | 6 | ||
DMB07- SCA 77 | |||||||||||||||||
DMB015-SCA77 | 232 | 84 | 44 | 40 | 24 | 8 | 27 | 5 | 52 | 130 | 165 | 200 | 24 | 27.3 | 8 | ||
DMB015-SCA87 |
机型号 | SCA系列齿轮减速器尺寸 | |||||||||||||||
H | H0 | B0 | L1 | P | O | E | W | R1 | e3 | e1 | e2 | d | t | r | n-dc | |
DMB02- SCA 37 | 100 | 11 | 83 | 197 | 180 | 120 | 50 | 110 | 3 | 135 | 115 | 95 | 25 | 28 | 8 | 4~M8 |
DMB02- SCA47 | 112 | 24 | 91 | 208 | 205 | 150 | 60 | 140 | 3.5 | 152 | 130 | 110 | 30 | 33 | 8 | 6~M8 |
DMB04- SCA 47 | 112 | 24 | 91 | 208 | 205 | 150 | 60 | 140 | 3.5 | 152 | 130 | 110 | 30 | 33 | 8 | 6~M8 |
DMB04- SCA 67 | 140 | 24 | 108 | 253 | 257 | 168 | 70 | 151 | 3.5 | 192 | 165 | 130 | 35 | 38 | 10 | 6~M10 |
DMB07- SCA 67 | 140 | 24 | 108 | 253 | 257 | 168 | 70 | 151 | 3.5 | 192 | 165 | 130 | 35 | 38 | 10 | 6~M10 |
DMB07- SCA 77 | 180 | 33 | 132 | 305 | 320 | 210 | 90 | 195 | 4 | 243 | 215 | 180 | 45 | 48.5 | 14 | 6~M12 |
DMB015-SCA77 | 180 | 33 | 132 | 305 | 320 | 210 | 90 | 195 | 4 | 243 | 215 | 180 | 45 | 48.5 | 14 | 6~M12 |
DMB015-SCA87 | 225 | 40 | 156 | 365 | 385 | 250 | 120 | 240 | 4 | 292 | 265 | 230 | 60 | 64 | 18 | 8~M12 |
