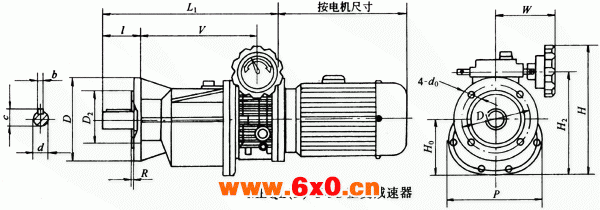

MBQL（F）-Y-3C型变减速器主要尺寸
MBQL（F）-Y-3C型变减速器主要尺寸 / mm
型号 | 安 装 尺 寸 | 输 出 轴 | 外 形 尺 寸 | |||||||||||||
D1 | D2 | R | d0 | d(f6) | b | c | l | H2 | H | D | H0 | P | V | W | L1 | |
MBQ04-3C | 130 | 110 | 3.5 | 12 | 32 | 10 | 35 | 60 | 199 | 249 | 160 | 109 | 180 | 238 | 111 | 337 |
MBQ07-3C | 165 | 130 | 3.5 | 14.5 | 38 | 10 | 41 | 70 | 240 | 290 | 200 | 133 | 219 | 260 | 128 | 383 |
MBQ15-3C | 215 | 180 | 4 | 14.5 | 42 | 12 | 45 | 80 | 270 | 320 | 250 | 163 | 267 | 318 | 128 | 451 |
