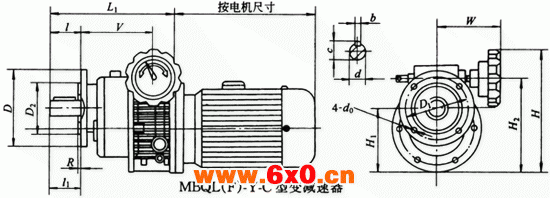

MBQL(F)-Y-C型变减速器主要尺寸
MBQL(F)-Y-C型变减速器主要尺寸 /mm
型号 | 安 装 尺 寸 | 输 出 轴 | 外 形 尺 寸 | |||||||||||||
D1 | D2 | l1 | R | d0 | d（js6） | b | c | l | H1 | H2 | H | D | V | W | L1 | |
MBQ04.C | 130 | 110 | 30 | 3.5 | 10 | 20 | 6 | 22.5 | 30 | 122 | 167 | 217 | 160 | 114 | 111 | 183 |
MBQ07.C | 165 | 130 | 35 | 3.5 | 12 | 28 | 8 | 31 | 35 | 153 | 200 | 250 | 200 | 128 | 128 | 217 |
MBQ15.C | 165 | 130 | 45 | 3.5 | 12 | 30 | 8 | 33 | 45 | 153 | 200 | 250 | 200 | 128 | 128 | 217 |
