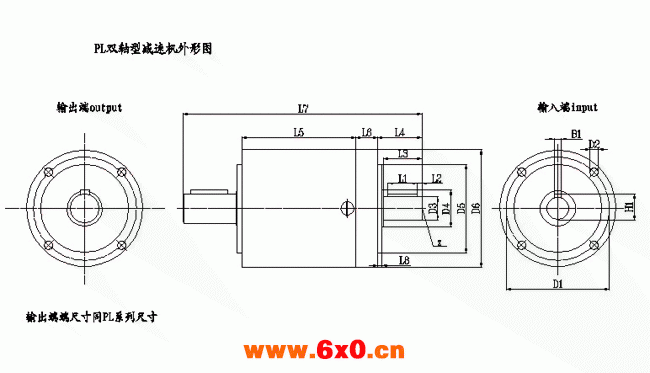

PL双轴伸行星减速机的外形尺寸图
型号 | PL40 | PL60 | PL90 | PL120 | PL160 | ||||||||||||
级数 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
D1 | 安装孔分布圆 | 34 | 52 | 70 | 100 | 130 | |||||||||||
D2 | 安装螺孔 | 4× | M4×6 | M5×8 | M6×10 | M10×16 | M10×25 | ||||||||||
D3 | 输出轴径 | h7 | 8 | 10 | 16 | 20 | 35 | ||||||||||
D4 | 轴肩 | 12 | 17 | 25 | 35 | 40 | |||||||||||
D5 | 定位凸台直径 | h7 | 26 | 40 | 60 | 80 | 110 | ||||||||||
D6 | 外壳直径 | 40 | 60 | 80 | 115 | 160 | |||||||||||
L1 | 键长 | 10 | 15 | 20 | 30 | 45 | |||||||||||
L2 | 键到轴端距离 | 3.5 | 4 | 3 | 5 | 7 | |||||||||||
L3 | 轴长(自定位圆) | 17 | 23 | 26 | 40 | 58 | |||||||||||
L4 | 轴长(自端面) | 20 | 25 | 30 | 45 | 65 | |||||||||||
L5 | 躯体长 | 38.5 | 51.5 | 63.5 | 47 | 59 | 72 | 60.5 | 77.5 | 95 | 74 | 101 | 128 | 98.6 | 137.5 | 179 | |
L6 | 电机法兰厚度 | 11.3 | 12.7 | 16 | 31 | 58 | |||||||||||
L7 | 躯体长 | 95.8 | 108.8 | 120.8 | 119.7 | 131.7 | 144.7 | 146.5 | 163.5 | 181 | 205 | 232 | 259 | 296.6 | 347.5 | 389 | |
L8 | 凸台厚度 | 2 | 3 | 3 | 4 | 5 | |||||||||||
B1 | 键宽 | 2 | 3 | 5 | 6 | 10 | |||||||||||
H1 | 键高 | 8.8 | 11.2 | 18 | 22.5 | 38 | |||||||||||
Z | 定位孔 | M3×9 | M5×9 | M5×12 | M6×16 | M12×28 | |||||||||||
输入轴负载 | 径向 | N | 100 | 250 | 450 | 1000 | 1400 | ||||||||||
轴向 | N | 120 | 300 | 500 | 1300 | 1600 | |||||||||||
*L6=适配器长度，电机不同，L10的尺寸会有所变化，适配器将不同。
