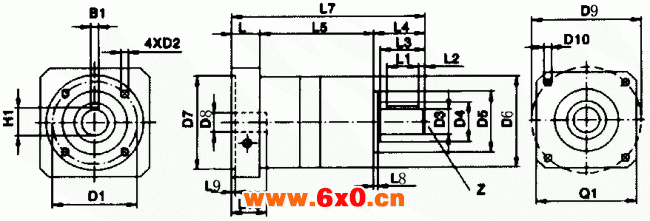

DPL精密行星齿轮减速机外形及安装尺寸
规格 | DPL40 | DPL64 | DPL84 | DPL118 | DPL150 | |||||||||||
级数 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
所有尺寸单位为mm | ||||||||||||||||
D1法兰安装孔中径 | 34 | 52 | 70 | 100 | ||||||||||||
D2安装螺孔 | 4× | M4×6 | M5×8 | M6×10 | M10×16 | |||||||||||
D3轴径 | h7 | 10 | 14 | 20 | 25 | |||||||||||
D4轴根 | 12 | 17 | 25 | 35 | ||||||||||||
D5定位平台直径 | h7 | 26 | 40 | 60 | 80 | |||||||||||
D6主体外径 | 40 | 64 | 84 | 118 | ||||||||||||
D7电机定位端孔径⑴ | G7 | 30 | 60 | 80 | 95 | |||||||||||
D8最大电机轴径⑴ | F7 | 6 | 14 | 19 | 24 | |||||||||||
D9电机法兰安装孔中径⑴ | 46 | 75 | 100 | 115 | ||||||||||||
D10安装螺孔⑴ | M4×10 | M5×12 | M6×15 | M8×20 | ||||||||||||
Q1输入孔法兰⑴ | 40 | 70 | 120 | |||||||||||||
L1键的长度⑴ | 18 | 25 | 40 | |||||||||||||
L2键距轴端长度 | 2.5 | 2.5 | 5 | |||||||||||||
L3自安装台面至轴端距离 | 23 | 30 | 50 | |||||||||||||
L4输出轴长 | 26 | 35 | 55 | |||||||||||||
L6电机法兰长度⑵ | 24 | 20.5 | 26.5 | |||||||||||||
L7总长⑵ | 98.5 | 114 | 129.5 | 117 | 139 | 161 | 162 | 195 | 228 | 199 | 239 | 280 | ||||
L8安装台面深度 | 2 | 3 | 3 | 4 | ||||||||||||
L9电机安装深度 | 3 | 3.5 | 3.5 | 4 | ||||||||||||
L10电机轴长⑵ | 25 | 23 | 30 | 40 | ||||||||||||
Key DIN 6885 T1 | ||||||||||||||||
B1 | 3 | 5 | 6 | 8 | ||||||||||||
H1 | 11.2 | 16 | 22.5 | 28 | ||||||||||||
中心内径 | ||||||||||||||||
Z DIN332，page2，from Ds | M3×9 | M5×12 | M6×16 | M10×22 | ||||||||||||
（2）由于电机轴长同会引起L10增长，而L6和L7的尺寸会因为L10的增长而相同的长度。
