REP150尺寸表

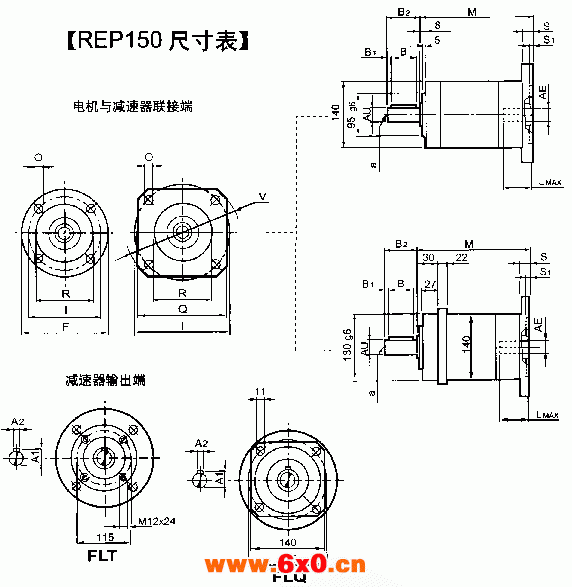

【REP150尺寸表】
REP150 | ||||||
输出轴 | ||||||
AUj6 | A1 | A2 | B | B1 | B2 | a |
38 | 41 | 10 | 70 | 5 | 80 | M10×25 |
40 | 43 | 12 | 70 | 5 | 80 | M10×25 |
输入轴 | ||||||||||
AE | 15.875 | 16 | 19 | 24 | 28 | 32 | 35 | 38 | ||
Lmax | 35 | 40 | 40 | 50 | 80 | 80 | 80 | 80 | ||
M | 减速比级数 | 1 | 176 | 201 | ||||||
2 | 217 | 242 | ||||||||
3 | 257 | 282 | ||||||||
DV | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | ||
NV | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 3 | ||
CS[N] | 16.2 | |||||||||
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | ||||||||||
输入法兰 | ||||||||
型号 | F | Q | V | I | RH7 | O | S | S1 |
P01 | 140 | — | — | 125.72 | 55.52 | 6.5 | 15 | 4 |
P02 | 140 | — | — | 100 | 80 | 6.5 | 15 | 4 |
P03 | 140 | — | — | 115 | 95 | 8.5 | 15 | 4.5 |
P04 | — | 140 | 160 | 130 | 110 | 8.5 | 15 | 4.5 |
P05 | — | 142 | 190 | 165 | 130 | 11 | 15 | 4.5 |
P06 | — | 190 | 250 | 215 | 180 | 13 | 15 | 4.5 |
P07 | — | 250 | 300 | 265 | 230 | 13 | 15 | 4.5 |
