REP125尺寸表

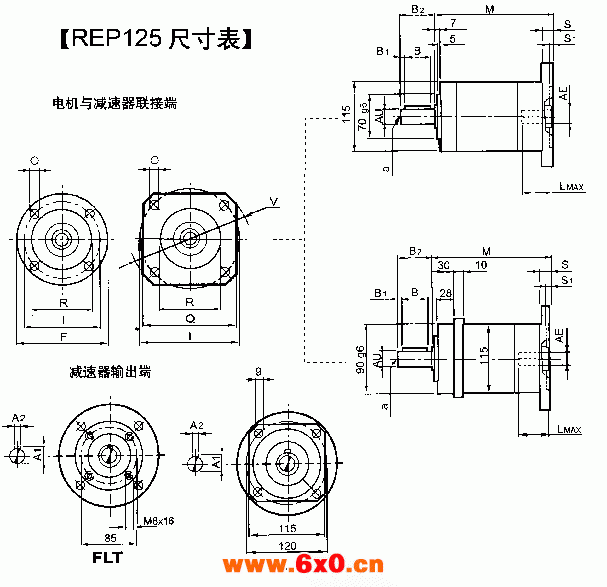

【REP125尺寸表】
REP125 | ||||||
输出轴 | ||||||
AUj6 | A1 | A2 | B | B1 | B2 | a |
25 | 28 | 8 | 40 | 5 | 50 | M8×20 |
32 | 35 | 10 | 50 | 4 | 58 | M10×25 |
输入轴 | |||||||||
AE | 12.7 | 14 | 15.87 | 16 | 19 | 24 | 28 | ||
Lmax | 32 | 30 | 35 | 40 | 40 | 50 | 60 | ||
M | 减速比级数 | 1 | 140 | 159 | |||||
2 | 172 | 191 | |||||||
3 | 204 | 223 | |||||||
DV | M4 | M4 | M5 | M5 | M5 | M6 | M6 | ||
NV | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
CS[N] | 4.8 | 9.4 | 16.2 | ||||||
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | |||||||||
输入法兰 | ||||||||
型号 | F | Q | V | I | RH7 | O | S | S1 |
P01 | — | 115 | 140 | 125.72 | 55.52 | 6.5 | 13 | 3 |
P02 | 115 | — | — | 75 | 60 | 5.5 | 13 | 3.5 |
P03 | 115 | — | — | 85 | 70 | 6.5 | 13 | 3.5 |
P04 | 115 | — | — | 98.42 | 73.02 | 6.5 | 13 | 3 |
P05 | 120 | — | — | 100 | 80 | 6.5 | 13 | 4 |
P06 | — | 115 | 140 | 115 | 95 | 8.5 | 13 | 4.5 |
P07 | — | 115 | 160 | 130 | 110 | 8.5 | 13 | 4.5 |
P08 | — | 142 | 190 | 165 | 130 | 11 | 13 | 4.5 |
P09 | — | 192 | 250 | 215 | 180 | 13 | 14 | 4.5 |
P10 | 115 | — | — | 65 | 50 | 6.5 | 13 | 3.5 |
P17 | 115 | 90 | 70 | 6.5 | 13 | 3.5 | ||
