REP100尺寸表

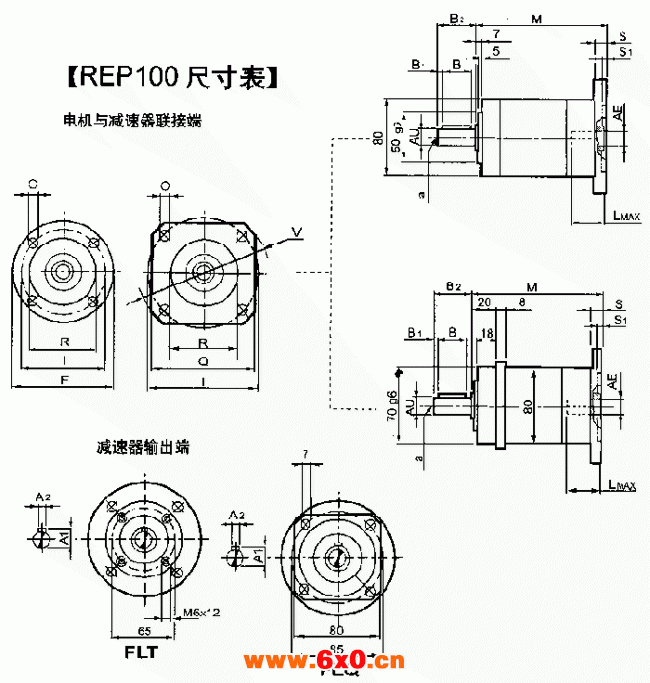

【REP100尺寸表】
REP100 | ||||||
输出轴 | ||||||
AUj6 | A1 | A2 | B | B1 | B2 | a |
19 | 21.5 | 6 | 30 | 3 | 36 | M6×16 |
22 | 24.5 | 6 | 30 | 3 | 36 | M6×16 |
输入轴 | ||||||||||
AE | 9 | 9.525 | 11 | 12.7 | 14 | 15.87 | 16 | 19 | ||
Lmax | 25 | 32 | 23 | 32 | 30 | 35 | 40 | 40 | ||
M | 减速比级数 | 1 | 115 | |||||||
2 | 140 | |||||||||
3 | 165 | |||||||||
DV | M4 | M4 | M4 | M4 | M4 | M5 | M5 | M5 | ||
NV | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
CS[N] | 4.8 | |||||||||
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | ||||||||||
输入法兰 | ||||||||
型号 | F | Q | V | I | RH7 | O | S | S1 |
P01 | 80 | — | — | 66.67 | 38.1 | 5.5 | 12 | 3 |
P02 | — | 106.5 | 140 | 125.72 | 55.52 | 7 | 11 | 3 |
P03 | — | 80 | 90 | 75 | 60 | 5.5 | 12 | 3.5 |
P04 | 105 | — | — | 85 | 70 | 6.5 | 12 | 3.5 |
P05 | — | 82.5 | 110 | 98.425 | 73.02 | 6.5 | 12 | 3 |
P06 | — | 95 | 120 | 100 | 80 | 6.5 | 13 | 4 |
P07 | — | 98 | 135 | 115 | 95 | 8.5 | 13 | 4.5 |
P08 | — | 116 | 160 | 130 | 110 | 9 | 13 | 4.5 |
P09 | 80 | — | — | 39 | 26 | 4.5 | 12 | 4 |
P10 | 80 | — | — | 65 | 50 | 5.5 | 12 | 3.5 |
P16 | — | 142 | 190 | 165 | 130 | 11 | 13 | 4.5 |
P17 | 80 | — | — | 63 | 40 | 5.5 | 12 | 3.5 |
