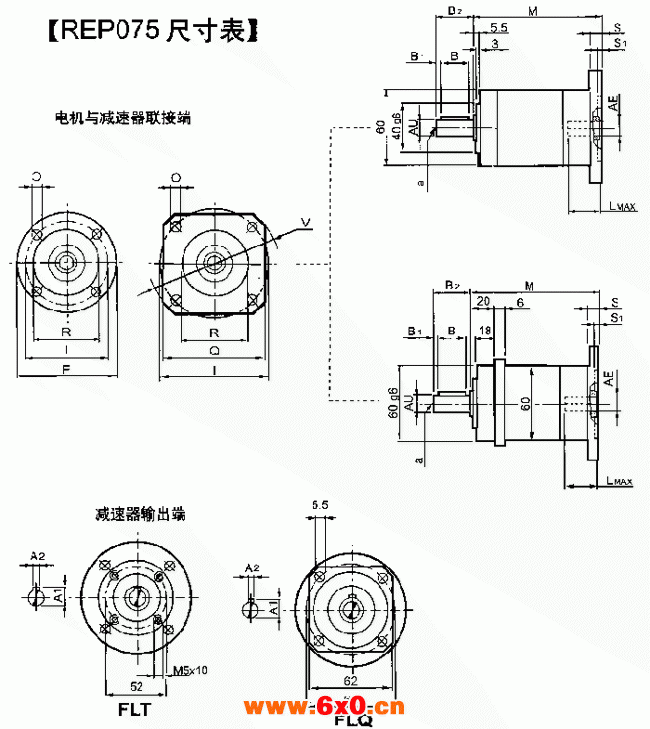

【REP075尺寸表】
REP075 | ||||||
输出轴 | ||||||
AUj6 | A1 | A2 | B | B1 | B2 | a |
12 | 13.5 | 4 | 15 | 3 | 21 | M4×10 |
14 | 16 | 5 | 25 | 2 | 28 | M5×13 |
16 | 18 | 5 | 25 | 2 | 28 | M5×13 |
输入轴 | ||||||||||||
AE | 6 | 6.35 | 7 | 8 | 9 | 9.52 | 11 | 12 | 12.7 | 14 | ||
Lmax | 20 | 22 | 20 | 25 | 25 | 32 | 23 | 30 | 32 | 30 | ||
M | 减速比级数 | 1 | 95 | |||||||||
2 | 113 | |||||||||||
3 | 130 | |||||||||||
DV | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | M4 | ||
NV | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
CS[N] | 4.8 | |||||||||||
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | ||||||||||||
输入法兰 | ||||||||
型号 | F | Q | V | I | RH7 | O | S | S1 |
P01 | 60 | — | — | 43.82 | 22 | 4.5 | 10 | 3 |
P02 | — | 60 | 80 | 66.67 | 38.1 | 5.5 | 10 | 3 |
P03 | — | 60 | 80 | 63 | 40 | 5.5 | 10 | 3.5 |
P04 | — | 70 | 90 | 75 | 60 | 6.5 | 10.5 | 3.5 |
P05 | 105 | — | — | 85 | 70 | 6.5 | 10.5 | 3.5 |
P06 | — | 82.5 | 110 | 98.42 | 73.02 | 6 | 11 | 3.5 |
P07 | — | 95 | 120 | 100 | 80 | 6.5 | 11.5 | 4 |
P08 | — | 98 | 130 | 115 | 95 | 9 | 11.5 | 4 |
P09 | — | 116 | 160 | 130 | 110 | 9 | 12 | 4.5 |
P10 | 60 | — | — | 39 | 26 | 4.5 | 10 | 3 |
P11 | 60 | — | — | 42 | 32 | 4.5 | 10 | 3 |
P12 | 65 | — | — | 46 | 32 | 4.5 | 10 | 3.5 |
P13 | 80 | — | — | 65 | 50 | 5.5 | 10 | 3.5 |
P19 | 60 | — | — | 36 | 25 | 4.5 | 10 | 3 |
P20 | — | 62 | 85 | 70 | 50 | 5.5 | 10.5 | 3.5 |
P21 | 60 | — | — | 46 | 30 | 4.5 | 10 | 3 |
