DYNABOX正交精密行星齿轮减速机伺服马达
连轴相关参数 | ANN°2 | AMN°5 | AMN°10 | AMN°15 | AMN°30 | AMN°60 | AMN°80 | |
φ伺服马达轴和DYNABOXLM轴 | Mm | ＜φ13 | ＜φ16 | ＜φ24 | ＜φ28 | ＜φ32 | ＜φ35 | ＜φ42 |
伺服马达额定扭矩 | Nm | 2 | 5 | 10 | 15 | 30 | 60 | 80 |
伺服马达峰值扭矩 | Nm | 5 | 12.5 | 25 | 37.5 | 75 | 150 | 200 |

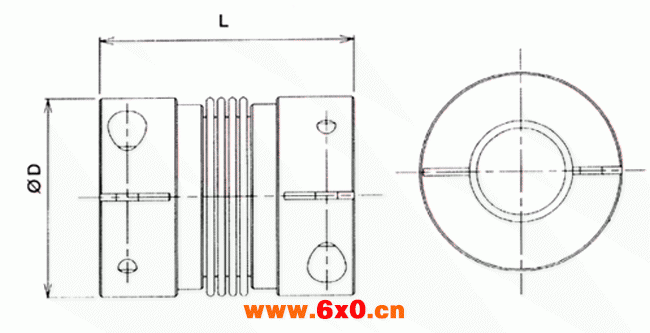

φD | mm | 25 | 32 | 40 | 49 | 55 | 66 | 82 |
L | mm | 32 | 42 | 46 | 60 | 70 | 81 | 94 |
转动惯量 | 10-3kgm2 | 0.002 | 0.01 | 0.02 | 0.05 | 0.09 | 0.18 | 0.54 |
扭转钢性 | Nm/mn | 0.4 | 2 | 2.6 | 6 | 11 | 22 | 37 |
抱紧螺钉的抱紧扭矩 | Nm | 1.5 | 3 | 4 | 8 | 15 | 40 | 50 |
订货时请说明连轴节参数和伺服马达的轴径：
例如：AMN°15φ14
在计算输入总惯量时，请把连轴节的惯量加到齿轮箱的惯量上去。
