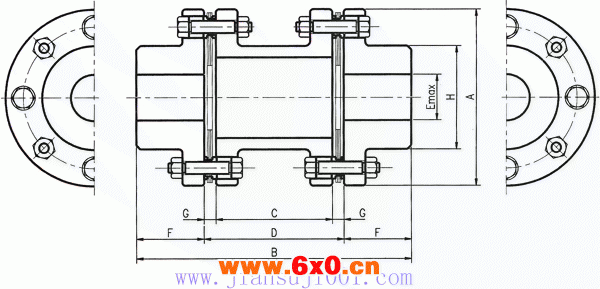

T81 标准间隔套型
（尺寸数据） 单位：mm
项目 型号 | A | B | C | D | Emax | F | G | H |
T81-95PF08 | 214 | 333 | 92.6 | 117 | 95 | 108 | 12.2 | 137 |
T81-108PF08 | 246 | 369 | 99.6 | 127 | 108 | 121 | 13.7 | 156 |
T81-110PF08 | 276 | 421 | 118 | 153 | 110 | 134 | 17.5 | 161 |
T81-111PF08 | 276 | 421 | 115 | 153 | 111 | 134 | 19.0 | 161 |
T81-133PF08 | 308 | 492 | 134 | 172 | 133 | 160 | 19.0 | 193 |
T81-152PF08 | 346 | 557 | 148 | 191 | 152 | 183 | 21.5 | 218 |
T81-165PF08 | 375 | 619 | 175 | 223 | 165 | 198 | 24.0 | 240 |
T81-178PF08 | 410 | 682 | 195 | 254 | 178 | 214 | 29.5 | 258 |
T81-187PF08 | 445 | 720 | 211 | 270 | 187 | 225 | 29.5 | 272 |
T81-205PF08 | 470 | 768 | 212 | 274 | 205 | 247 | 31.0 | 297 |
(设计数据) 偏角允许各侧不大于0.5°
项目 型号 | 扭矩 kgf-m | 轴向允许 变位 | 最大转数 RPM | 惯性效果CD kg-cm | 扭转刚性 kgf-m/rad | 轴向弹簧 常数kgf/mm | 重量 kg |
T81-95PF08 | 392 | 2.1 | 15000 | 0.65 | 3.51×10 | 42.9 | 38.0 |
T81-108PF06 | 726 | 2.1 | 13000 | 1.24 | 6.21×10 | 58.9 | 55.5 |
T81-110PF08 | 915 | 2.1 | 11600 | 1.8 | 5.66×10 | 85.7 | 72.2 |
T81-111PF08 | 1200 | 2.1 | 11600 | 1.8 | 7.12×10 | 116.1 | 73.3 |
T81-133PF08 | 1570 | 2.4 | 10300 | 3.7 | 1.11×10 | 115.1 | 119.7 |
T81-152PF08 | 2610 | 2.9 | 9200 | 6.8 | 1.82×10 | 151.8 | 174.3 |
T81-165PF08 | 3850 | 3.1 | 8500 | 10.8 | 2.54×10 | 186.7 | 233.8 |
T81-178PF08 | 4870 | 3.3 | 7800 | 16.7 | 3.16×10 | 200.0 | 305.3 |
T81-187PF08 | 5820 | 3.6 | 7200 | 25.0 | 3.60×10 | 212.9 | 367.4 |
T81-205PF08 | 6570 | 4.0 | 6800 | 31.1 | 4.56×10 | 196.4 | 447.5 |
