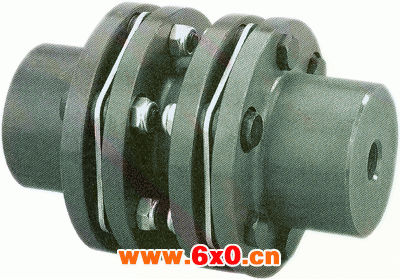

T61 标准间隔套型

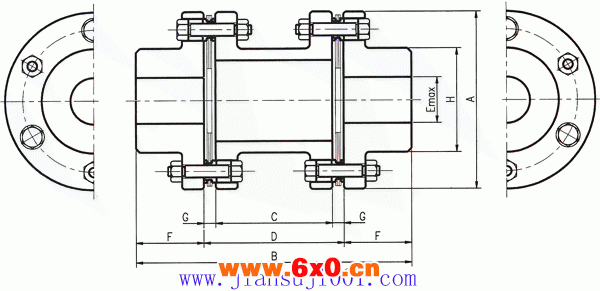

（尺寸数据） 单位：mm
项目 型号 | A | B | C | D | Emax | F | G | H |
T61-51PF06 | 119 | 168 | 39.4 | 60 | 51 | 54 | 10.3 | 74 |
T61-55PF06 | 137 | 198 | 50.0 | 72 | 55 | 63 | 11.0 | 81 |
T61-67PF06 | 161 | 238 | 67.2 | 90 | 67 | 74 | 11.4 | 97 |
T61-72PF06 | 180 | 269 | 82.4 | 109 | 72 | 80 | 13.3 | 104 |
T61-85PF06 | 212 | 308 | 87.6 | 118 | 85 | 95 | 15.2 | 124 |
T61-110PF06 | 276 | 377 | 118 | 153 | 110 | 112 | 17.5 | 161 |
T61-111PF06 | 276 | 377 | 115 | 153 | 111 | 112 | 19.0 | 161 |
T61-133PF06 | 308 | 440 | 134 | 172 | 133 | 134 | 19.0 | 193 |
T61-152PF06 | 346 | 497 | 148 | 191 | 152 | 153 | 21.5 | 218 |
T61-165PF06 | 375 | 553 | 175 | 223 | 165 | 165 | 24.0 | 240 |
T61-178PF06 | 410 | 610 | 195 | 254 | 178 | 178 | 29.5 | 258 |
T61-187PF06 | 445 | 646 | 211 | 270 | 187 | 188 | 29.5 | 272 |
T61-205PF06 | 470 | 686 | 212 | 274 | 205 | 206 | 31.0 | 297 |
(设计数据) 偏角允许各侧不大于0.7°
项目 型号 | 扭矩 kgf-m | 轴向允许 变位 | 最大转数 RPM | 惯性效果CD kg-cm | 扭转刚性 kgf-m/rad | 轴向弹簧 常数kgf/mm | 重量 kg |
T61-51PF06 | 58 | 3.0 | 26000 | 0.03 | 0.45×10 | 16.5 | 6.0 |
T61-55PF06 | 94 | 3.4 | 23000 | 0.06 | 0.65×10 | 21.1 | 9.1 |
T61-67PF06 | 174 | 3.6 | 19000 | 0.14 | 0.94×10 | 28.0 | 16.9 |
T61-72PF06 | 341 | 4.2 | 17000 | 0.26 | 1.61×10 | 45.7 | 21.6 |
T61-85PF06 | 633 | 4.5 | 15000 | 0.59 | 3.14×10 | 60.6 | 35.1 |
T61-110PF06 | 620 | 3.9 | 11600 | 1.8 | 3.98×10 | 42.2 | 65.1 |
T61-111PF06 | 840 | 3.9 | 11600 | 1.9 | 4.95×10 | 59.5 | 66.1 |
T41-133PF04 | 1090 | 4.2 | 10300 | 3.7 | 7.34×10 | 57.0 | 107.8 |
T61-152PF06 | 1820 | 4.9 | 9200 | 6.7 | 1.22×10 | 76.2 | 156.1 |
T61-165PF06 | 2690 | 5.2 | 8500 | 10.6 | 1.70×10 | 85.7 | 211.8 |
T61-178PF06 | 3410 | 5.4 | 7800 | 16.5 | 2.17×10 | 99.2 | 274.5 |
T61-187PF06 | 4070 | 5.6 | 7200 | 23.9 | 2.44×10 | 103.4 | 333.3 |
T61-205PF06 | 4720 | 6.3 | 6800 | 30.7 | 2.99×10 | 102.0 | 399.2 |
