NGW型行星齿轮减速机主要构建

NGW型行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。 具有一下特点： 1、体积小、重量轻、在相同情况下，比普通渐开线圆柱齿轮减速机重量轻1/2以上，体积小1/2～1/3。 2、传动效率高：单级行星齿轮减速机达97％～98％；两级行星齿轮减速机达94％～96％；三级行星齿轮减速机91％～94％。 3、传动功率范围大：可以从小于1KW至1300KW，甚至更大。 4、传动范围大：i＝2.8～2000 5、适应性强且耐用。
特点和适用范围
结构特点
NGW型行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。
为了使三个行星轮的载荷均匀分配，采用了齿式浮动机构，即太阳轮或行星架浮动，或者太阳轮、行星架两者同时浮动。减速机中的齿轮为直齿渐开线圆柱齿轮。具有一下特点：
1、体积小、重量轻、在相同情况下，比普通渐开线圆柱齿轮减速机重量轻1/2以上，体积小1/2～1/3。
2、传动效率高：单级行星齿轮减速机达97％～98％；两级行星齿轮减速机达94％～96％；三级行星齿轮减速机91％～94％。
3、传动功率范围大：可以从小于1KW至1300KW，甚至更大。
4、传动范围大：i＝2.8～2000
5、适应性强且耐用。主要零件均采用优质合金钢经渗碳淬火或氮化处理，行星齿轮减速机运转平稳、噪音小、使用受命10以上。
6、用途和适用条件

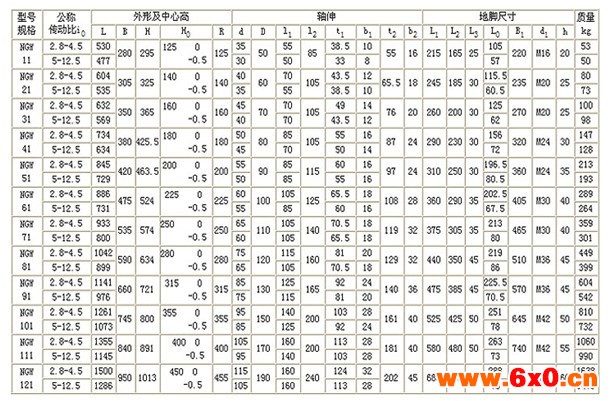

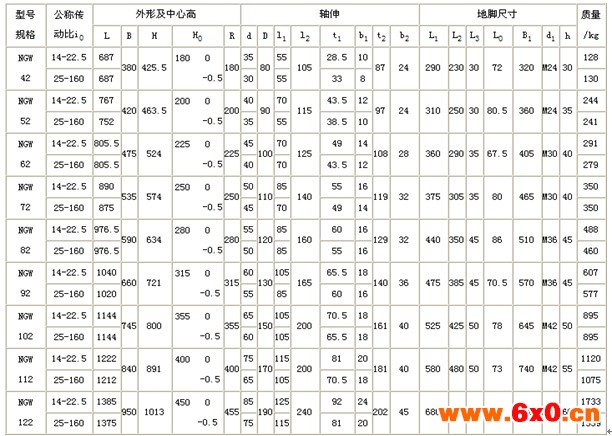

NGW型行星齿轮减速器有单级（NGW11—NGW121），两级（NGW42—NGW122）三级 （NGW73—NGW123）三个卧式系列。主要用于冶金、矿山、起重运输机械设备，也可用于其它类似工矿条件下作动力传动。
高速轴最高速不超过1500r/min
齿轮圆周速度不超过10m/s；
工作环境温度为－40℃—45℃；
可正反两向运转。
NGW型行星齿轮减速器的一个重要特点是，内啮合于外啮合之间共用一个行星轮，NGW就是由“内、公、外”三字的汉语拼音的第一个字母组成的。
