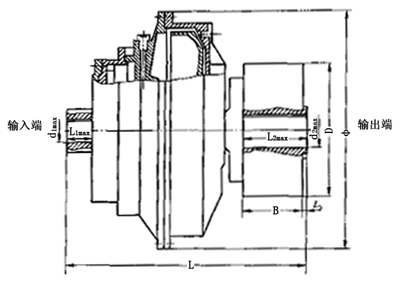

YOXⅡZ型带制动轮限矩型液力耦合器
YOXⅡZ型是在YOXⅡ型结构上增加了制动轮，两者性能参数全同。
YOXⅡZ型带制动轮液力耦合器参数
规格 型号 | 输入转速 /r·min-1 | 传递功 率范围 /kW | 过载 系数 | 效率 | 外形尺寸/mm | 输入轴孔/mm | 输出轴孔/mm | 制动轮 | 质量 (不含油) /kg | ||||||||
φ | L | B | D | L1 | d1max | L1max | d2max | L2max | 规格 D/B | 转动惯量 /kg·m2 | 质量 /kg | ||||||
YOXⅡZ400 | 1000 | 8～18.5 | 1.3～1.7 | 0.96 | 480 | 556 | 150 | 315 | 10 | 70 | 140 | 70 | 140 | φ315/150 | 1.3 | 42.6 | 70 |
1500 | 28～48 | ||||||||||||||||
YOXⅡZ450 | 1000 | 15～30 | 1.3～1.7 | 0.96 | 530 | 580 | 150 | 315 | 10 | 75 | 140 | 70 | 140 | φ315/150 | 1.3 | 42.6 | 85 |
1500 | 50～90 | ||||||||||||||||
YOXⅡZ500 | 1000 | 25～50 | 1.3～1.7 | 0.96 | 590 | 664 | 190 | 400 | 15 | 90 | 170 | 90 | 170 | φ400/190 | 3.0 | 66.4 | 110 |
1500 | 68～144 | ||||||||||||||||
YOXⅡZ560 | 1000 | 40～80 | 1.3～1.7 | 0.96 | 634 | 736 | 190 | 400 | 15 | 100 | 210 | 110 | 210 | φ400/190 | 3.0 | 66.4 | 162 |
1500 | 120～270 | ||||||||||||||||
YOXⅡZ650 | 1000 | 90～176 | 1.3～1.7 | 0.96 | 740 | 829 | 210 | 500 | 15 | 125 | 210 | 130 | 210 | φ500/210 | 8.0 | 108.6 | 191 |
1500 | 260～480 | ||||||||||||||||
YOXⅡZ750 | 1000 | 170～330 | 1.3～1.7 | 0.96 | 842 | 940 | 265 | 630 | 15 | 140 | 250 | 150 | 250 | φ630/265 | 25.0 | 146 | 338 |
1500 | 480～760 | ||||||||||||||||
注：表中质量各制造厂略有不同。
