YOX型液力耦合器

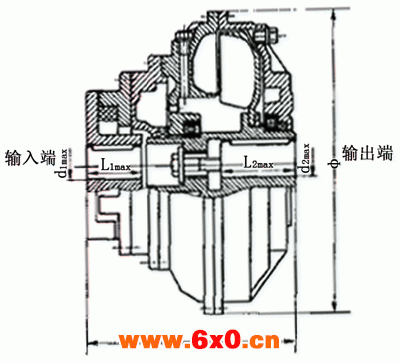

YOX 型液力耦合器参数
规格 型号 | 输入转速 /r·min-1 | 传递功率 范围/kW | 过载 系数 | 效率 | 外形尺寸/mm | 输入轴孔/mm | 输出轴孔/mm | 转动惯量/kg·m2 | 充油量/L | 质量(不含 油)/kg | ||||||
φ | L | d1max | L1max | d2max | L2max | 主动件 | 从动件 | 80%充油量 | 40% | 80% | ||||||
YOXⅡ400 | 1000 | 8～18.5 | 1.3～1.7 | 0.96 | 480 | 355 | 70 | 140 | 70 | 140 | 0.46 | 0.21 | 0.16 | 4.65 | 9.3 | 70 |
1500 | 28～48 | |||||||||||||||
YOXⅡ450 | 1000 | 15～30 | 1.3～1.7 | 0.96 | 530 | 397 | 75 | 140 | 70 | 140 | 0.68 | 0.23 | 0.11 | 6.5 | 13 | 85 |
1500 | 50～90 | |||||||||||||||
YOXⅡ500 | 1000 | 25～50 | 1.3～1.7 | 0.96 | 590 | 435 | 90 | 170 | 90 | 170 | 1.70 | 0.47 | 0.21 | 9.6 | 19.2 | 110 |
1500 | 68～144 | |||||||||||||||
YOXⅡ560 | 1000 | 40～80 | 1.3～1.7 | 0.96 | 634 | 489/529 | 100 | 170/210 | 110 | 170/210 | 3.1 | 1.20 | 0.50 | 15 | 30 | 162 |
1500 | 120～270 | |||||||||||||||
YOXⅡ650 | 1000 | 90～176 | 1.3～1.7 | 0.96 | 740 | 556 | 130 | 210 | 130 | 210 | 6.5 | 2.30 | 1.80 | 23 | 46 | 191 |
1500 | 260～480 | |||||||||||||||
YOXⅡ750 | 1000 | 170～330 | 1.3～1.7 | 0.96 | 842 | 618 | 140 | 250 | 140 | 250 | 11.5 | 4.80 | 5.0 | 34 | 68 | 338 |
1500 | 480～760 | |||||||||||||||
注：1.对于YOXⅡ560耦合器，当电机轴≤φ95时，Lmin=489，L1max=170；当电机轴≥φ100时，Lmin=529，L1max=210；
2.当L1，L2超过表列L1max，L2max时，可相应增加L长度；
3.表中质量各制造厂略有不同。
