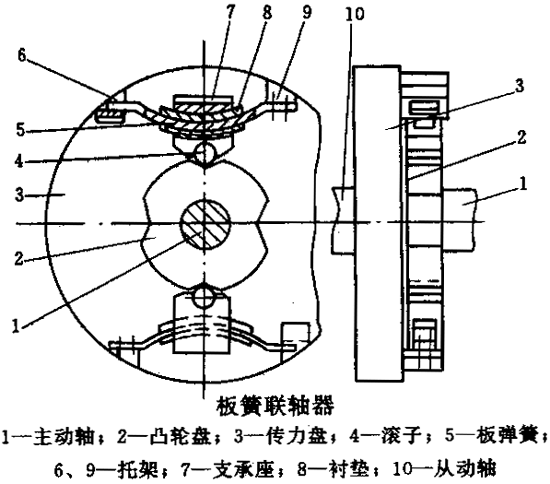

板簧联轴器结构见下图，含有带凸轮盘2的主动轴1，凸轮盘2上有凹坑；还含有带传力盘3的从动轴10，在传力盘端面上装有板弹簧5。板弹簧5的一端活动地架在托架6中，而另一端则固定在托架9上。板弹簧中部置于支承座7中，支承座7上带有滚子4，滚子4又进入凸轮盘的凹坑中，在支承座孔壁与板弹簧表面之间装有用减振材料制成的衬垫8。
联轴器工作时，转矩自主动轴经凸轮盘、滚子、板弹簧和托架传给传力盘，然后再传给从动轴，板弹簧和衬垫的变形可保证既吸收冲击载荷，又消除扭转振动。
