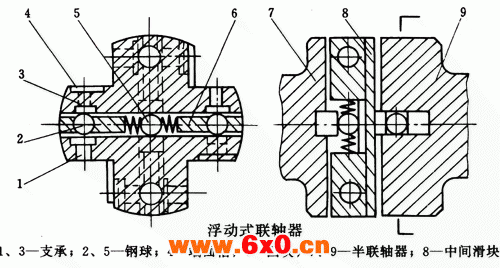

浮动式联轴器结构见下图，适用于联接两轴无间隙回转传动。该联轴器由两个端面带槽的半联轴器7和9、中间滑块8（其内带两个呈十字状配置的凸块6）、钢球2和两个由弹簧径向平衡的钢球5组成。在联轴器的切向孔中成对装置着支承1和3。
当主动半联轴器7转动时，转矩经支承3和钢球2传给滑块8，再经支承1传给从动半联轴器9。在滑块上的钢球与支承之间的间隙由弹簧4确定。
支承经热处理，因此不会被钢球压陷。支承磨损时可予更换，以增加联轴器的可靠性。联轴器传递转矩的大小取决于半联轴器外径尺寸，材质和钢球支承的热处理工艺。
