JQ型夹壳联轴机基本参数和主要尺寸(HG5-213-65)

来源:网络  作者:网络转载   2019-10-01 阅读:563

JQ型夹壳联轴器(HG5—213—65)
JQ型夹壳联轴器用于反应器搅拌轴过长,分两段制造时两搅拌轴的联接,若立式减速机输出轴与反应器搅拌轴联接选用夹壳联轴器,需在定货时提出,以便对输出轴尺寸用非标要求

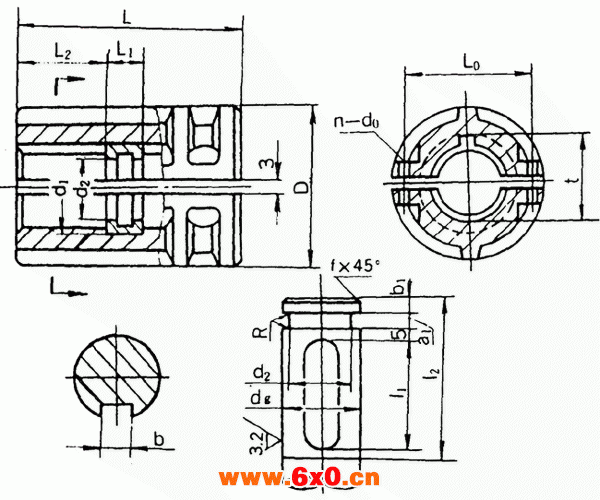

JQ型夹壳联轴器外形及尺寸参数(HG5—213—65)
JQ型夹壳联轴器主要参数及尺寸
标定符号
孔径
dg(H7)
Mmax
(Nm)
D
L
L1
(H8 j7)
L2
L0
n-d0
d1( )
d2
(H11)
a1
(H11)
b1
l1
l2
R
f
b
t
重量
(kg)
JQ 25
25
90
102
130
20
55
64
4-14
33
20
5
4
45
70
0.2
0.4
8
28.3
4.47
JQ 30
30
90
102
130
20
55
64
4-14
33
25
5
4
45
70
0.2
0.4
8
33.3
4.47
JQ 35
35
236
118
162
20
71
80
6-14
43
30
5
4
55
85
0.4
0.6
10
38.3
7.60
JQ 40
40
236
118
162
20
71
80
6-14
48
35
5
4
55
85
0.4
0.6
12
43.3
7.60
JQ 45
45
530
135
190
24
83
94
6-14
57
37
6
5
70
100
0.4
0.6
14
48.8
10.85
JQ 50
50
530
135
190
24
83
94
6-14
62
42
6
5
70
100
0.4
0.6
14
53.8
10.85
JQ 55
55
530
135
190
24
83
94
6-14
67
47
6
5
70
100
0.6
1
16
59.3
10.85
JQ 65
65
1400
172
250
30
110
124
8-18
78
55
8
6
100
130
0.6
1
18
69.4
25.06
JQ 70
70
1400
172
250
30
110
124
8-18
83
60
8
6
100
130
0.6
1
20
74.9
25.06
JQ 80
80
2650
185
280
38
121
138
8-18
94
70
10
8
110
145
0.6
1
22
85.4
30.16
JQ 90
90
5200
230
330
38
146
164
8-26
105
80
10
8
140
170
0.6
1
25
95.4
56.38
JQ 95
95
5200
230
330
38
146
164
8-26
110
85
10
8
140
170
0.6
1
25
100.4
56.38
JQ 100
100
5200
230
330
38
146
164
8-26
115
90
10
8
140
170
0.6
1
28
106.4
56.38
JQ 110
110
9000
260
390
46
172
190
8-26
125
100
12
10
160
200
0.6
1
28
116.4
90
JQ 130
130
15000
280
440
54
193
210
10-26
146
118
14
12
180
225
0.6
1
32
137.4
125
JQ 160
160
28000
340
500
64
218
260
10-33
180
144
16
14
200
255
0.6
1
40
169.4
215
