    WGJ型鼓形齿式联轴器选用说明：
    1）WGJ1~WGJ15型选用J­1­­­型轴孔：WGJ16～WGJ23型选用Y型轴孔；同一规格可根据联接轴伸的不同，按标准任意组合选用。
    2）轴孔和键槽按GB/T3852的规定。如采用过盈配合油压装卸的无键联接，可与联轴器专业生产厂协商确定。过盈配合油压装卸的无键联接轴孔的型式，环形槽和油孔接口尺寸按JB/T6136的规定。
    3）轴孔直径670mm时，其键槽采用D型。
    WGJ型鼓形齿式联轴器选用说明（JB/T8821-98）

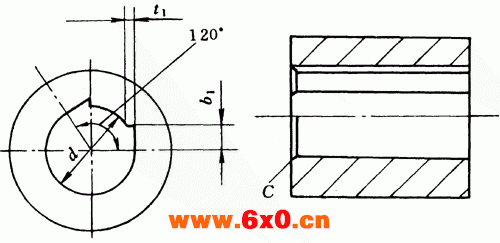

D型键槽尺寸
轴孔直径d（H7）
键槽深度t­1
键槽宽度b1
倒角C
670+0.08   0
67 0 -0.3
210
12
    4）圆柱形轴孔倒角按GB/T6403.4的规定。
    5）WGJ型鼓形齿式联轴器允许正、反转。
承载系数K1（JB/T8821-98）
承载系数
实际角向偏移量△αS
<0.25°
0.5°
0.75°
1°
1.25°
1.5°
1.75°
2°
2.25°
2.5°
2.75°
3°
K1
0.84
0.75
0.68
0.61
0.54
0.49
0.44
0.39
0.35
0.31
0.28
0.25
工况系数K（JB/T8821-98）
工作机械
热轧机（可逆式）
冷轧机（不可逆式）
热轧机（不可逆式）
平整轧机
精光轧机
工况系数K
2.75
1.5
1.75
1.5
1.5
转速n2（JB/T8821-98）
型号
WGJ1
WGJ2
WGJ3
WGJ4
WGJ5
WGJ6
WGJ7
WGJ8
WGJ9
WGJ10
WGJ11
WGJ12
n2/r·min-1
5877
4775
4244
3820
3322
2938
2728
2547
2315
2152
1863
1661
型号
WGJ13
WGJ14
WGJ15
WGJ16
WGJ17
WGJ18
WGJ19
WGJ20
WGJ21
WGJ22
WGJ23
n2/r·min-1
1498
1364
1252
1158
1076
1005
943
888
840
792
762
修正系数f(JB/T8821-98)
型号
实际角向偏移量△αS
0.25°
0.5°
0.75°
1°
1.25°
1.5°
1.75°
2°
2.25°
2.5°
2.75°
3°
f
WGJ1
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ2
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ3
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ4
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ5
1
0.88
0.59
0.44
0.35
0.29
0.25
0.22
0.2
0.18
0.16
0.15
WGJ6
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ7
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ8
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ9
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ10
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ11
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ12
1
0.8
0.53
0.4
0.32
0.27
0.23
0.2
0.18
0.16
0.15
0.13
WGJ13
1
0.8
0.53
0.4
0.32
0.27
0.23
0.2
0.18
0.16
0.15
0.13
WGJ14
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ15
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ16
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ17
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ18
1
0.86
0.57
0.43
0.34
0.29
0.25
0.22
0.19
0.17
0.16
0.14
WGJ19
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ20
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ21
1
0.84
0.56
0.42
0.34
0.28
0.24
0.21
0.19
0.17
0.15
0.14
WGJ22
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
WGJ23
1
0.82
0.55
0.41
0.33
0.27
0.23
0.21
0.18
0.16
0.15
0.14
