WGJ型接中间轴鼓形齿式联轴机外形及安装尺寸(JB/T8821-98)

来源:网络  作者:网络转载   2019-10-01 阅读:102

    WGJ型接中间轴型,有三种型式:WGJA型基本型;WGJB型有轴向缓冲装置型;WGJC型内齿圈组合型。适用于WGJ7~WGJ23型,WGJ型基本参数和主要尺寸见下表。

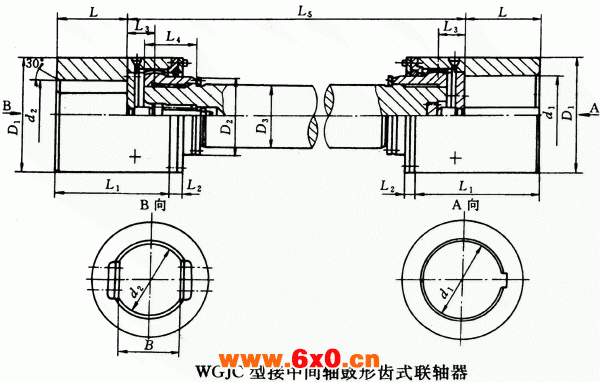

WGJ型接中间轴鼓形齿式联轴器外形及安装尺寸(JB/T8821-98)

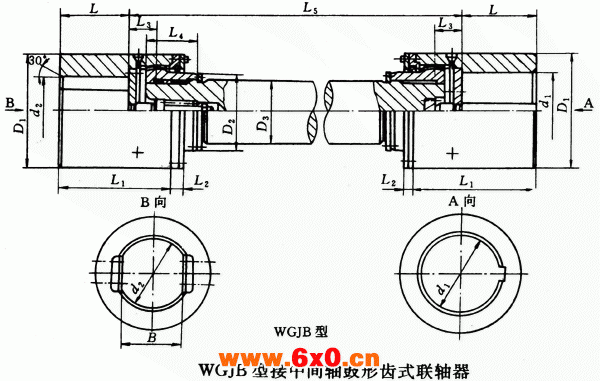

WGJ型接中间轴鼓形齿式联轴器外形及安装尺寸(JB/T8821-98)

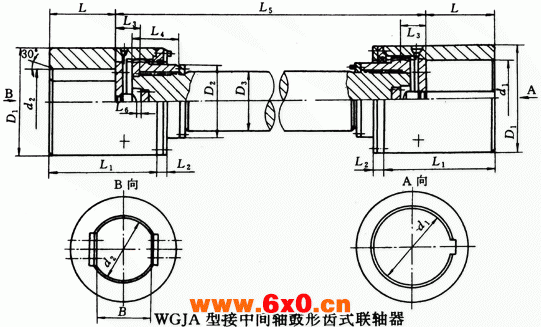

WGJ型接中间轴鼓形齿式联轴器外形及安装尺寸(JB/T8821-98)
WGJ型鼓形齿式联轴器基本参数和主要尺寸(JB/T8821-98)/mm
型号
公称转矩Tn/N·m
圆柱形轴孔尺寸
扁孔形轴孔尺寸
D1
D2
3
L1
L2
3
L4
L5
min
L6
质量m/kg
转动惯量I/kg·m2
润滑油脂用量/mL
d1、d2
L
d2
max
L
max
B
max
L5min
质量
增长每米的质量
L5min的转动惯量
增长每米的转动惯量
J1
WGJ1
6.3
60、63
107
80
132
60
130
85
70
170
30
35
90
500
3
46
30.2
0.05
0.018
150
65、70
71、75
80
132
195
WGJ2
11.2
70、71、75
107
100
167
75
160
110
90
175
30
40
110
500
3
76
49.9
0.28
0.05
250
80、85
132
200
90、95
100
167
235
WGJ3
18
80、85
132
110
167
85
180
120
100
210
32
46
120
600
3
105
61.65
0.43
0.07
350
90、95
100、110
167
245
WGJ4
25
80、85
132
125
167
95
200
140
110
220
32
50
140
600
3
140
74.6
0.73
0.158
450
90、95
100、110、120、125
167
253
WGJ5
31.5
90、95
132
140
202
105
230
160
130
225
38
54
160
600
5
200
104
1.43
0.22
650
100、110
167
260
120、125
130、140
202
295
WGJ6
50
110、120
167
160
242
120
260
180
140
287
38
84
180
800
5
280
121
2.56
0.296
900
130
202
322
140、150
160
242
362
WGJ7
63
140、150
202
190
282
140
280
200
160
336
38
85
200
800
5
380
158
4.26
0.501
1400
160
242
376
170、180
190
282
416
WGJ8
80
160、170、180
242
200
282
160
300
220
180
392
44
95
220
1000
5
480
200
6.02
0.81
1800
190、200
282
432
WGJ9
100
170、180
242
220
282
170
330
230
200
392
44
95
230
1000
5
550
247
7.95
1.24
2100
190、200、220
282
432
WGJ10
125
190、200、220
282
240
330
180
355
250
220
442
51
98
250
1000
5
720
298
12.7
1.8
2500
240
330
490
WGJ11
200
190、200、220
282
260
330
200
410
290
240
457
51
106
280
1200
5
1110
355
25.95
2.56
3000
240、250、260
330
505
WGJ12
315
240、250、260
330
300
380
220
460
320
260
518
57
112
300
1200
6
1480
417
43.43
3.52
4000
280、300
380
568
WGJ13
450
280、300、320
380
340
450
250
510
360
300
596
57
136
340
1400
6
2020
555
71.76
6.24
5200
340
450
666
WGJ14
560
300、320
380
360
450
280
560
400
320
628
64
145
380
1500
6
2600
631
114.4
8.1
6500
340、360
450
698
WGJ15
710
340、360、380
450
400
540
300
610
430
350
716
64
160
400
1500
6
3300
755
178
11.6
8000
400
540
806
WGJ16
900
360、380
550
420
650
320
660
460
380
842
64
172
440
1600
10
4300
890
272
16
10000
400、420
650
942
WGJ17
1120
400、420、440、450、460
650
460
650
350
710
500
470
964
64
182
480
1800
10
5500
1090
392
24
12000
WGJ18
1250
 420、440、450、460、480、500
650
500
650
380
760
540
460
990
76
195
520
2000
10
6700
1310
553
35
15000
WGJ19
1600
440、450、460、480、500
650
530
800
400
810
580
500
1005
76
215
540
2000
10
8350
1540
805
48
16500
530
800
1155
WGJ20
2000
450、460、480、500
650
560
800
420
860
600
530
1031
76
225
560
2000
10
9500
1730
1024
61
18500
530、560
800
1181
WGJ21
2240
480、500
650
600
800
450
910
650
560
1056
76
236
600
2500
10
11500
1930
1334
75.66
21000
530、560、600
800
1206
WGJ22
2800
530、560、600、630
800
630
800
480
965
680
600
1230
82
246
640
2500
13
12600
2220
1621
99.9
24000
WGJ23
3150
560、600、630
800
670
900
500
1000
710
630
1250
82
265
680
2500
13
17900
2450
2579
122
27000
670
900
1350
    注:1.质量及转动惯量是按圆柱形最大轴孔直径且中间轴长度L5min时计算得出的近似值。
          2.一般情况下,联轴器轴孔主动端为圆柱形,从动端为扁孔形,如需要两端均可为圆柱形。
          3.型号1~15如需要Y型轴伸允许按GB/T3852选用。
          4.扁孔形轴孔时,d2­和B的极限公差为H9。
