WH型滑块联轴机外形安装尺寸（JB/ZQ 4384-97）

来源：网络  作者：网络转载   2019-10-01 阅读：288

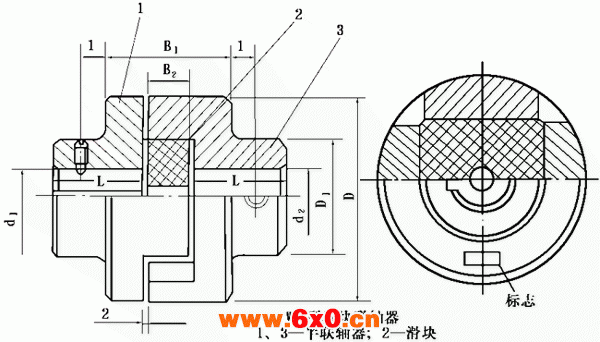

      WH型滑块联轴器外形安装尺寸（JB/ZQ 4384-97）

WH型滑块联轴器外形安装尺寸（JB/ZQ 4384-97）

滑块联轴器基本参数和主要尺寸（JB/ZQ  4384-97）

型号
公称转矩
Tn
/N·m
许用转速[n]
/r·min-1
轴孔直径
d1、d2
轴孔长度
D
D1
B1
B2
l
质量m/kg
转动惯量I
/kg·m2
Ｙ
J1
L
/mm
WH1
16
10000
10、11
25
22
40
30
52
13
5
0.6
0.0007
12、14
32
27
WH2
31.5
8200
12、14
32
27
50
32
56
18
5
1.5
0.0038
16、18
42
30
WH3
63
7000
18、19
42
30
70
40
60
18
5
1.8
0.0063
20、22
52
38
WH4
160
5700
20、22、24
52
38
80
50
64
18
8
2.5
0.013
25、28
62
44
WH5
280
4700
25、28
62
44
100
70
75
23
10
5.8
0.045
30、32、35
82
60
WH6
500
3300
30、32、35、38
82
60
120
80
90
33
15
9.5
0.12
40、42、45
112
84
WH7
900
3200
40、42、45、48
112
84
150
100
120
38
25
25
0.43
50、55
WH8
1800
2400
50、55
112
84
190
120
150
48
25
55
1.98
60、63、65、70
142
107
WH9
3550
1800
65、70、75
142
107
250
150
180
58
25
85
4.9
80、85
172
132
WH10
5000
1500
80、85、90、95
172
132
330
190
180
58
40
120
73.5
100
212
167
注：1.表中I、m是按最小轴孔和最大长度计算的近似值。
      2.工作环境温度-20℃~70℃。
