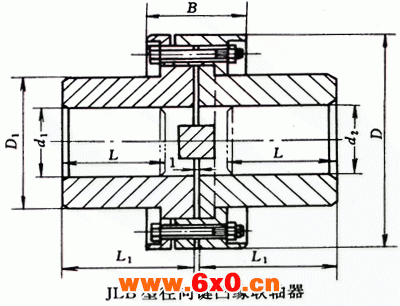

JLB型径向键凸缘联轴器基本参数和主要尺寸JB/ZQ4377-97
JLB型径向键凸缘联轴器基本参数和主要尺寸（JB/ZQ4377-97）/mm
型号 | 公称转矩 Tn/N·m | 轴孔直径 d1、d2 | 轴孔长度 | L1 | B | D | D1 | 质量 m/kg | 转动惯量 I/kg·m2 | |
J1型 | ||||||||||
D | E | L | ||||||||
JLB1 | - | 1000 | 40、42、45、48、50 | 84 | 108 | 78 | 170 | 90 | 12 | 0.179 |
JLB2 | - | 2500 | 55、56 | 84 | 108 | 80 | 215 | 125 | 27.8 | 0.47 |
60、63、65、70、71 | 107 | 140 | ||||||||
JLB3 | - | 5000 | 75 | 107 | 140 | 109 | 282 | 180 | 65.5 | 2.35 |
80、85、90、95 | 132 | 170 | ||||||||
100 | 167 | 220 | ||||||||
JLB4 | 12500 | 10000 | 110、120、125 | 167 | 220 | 127 | 330 | 225 | 133 | 5.7 |
JLB5 | 25000 | 20000 | 130、140、150 | 202 | 262 | 155 | 415 | 290 | 247 | 15.8 |
160 | 242 | 308 | ||||||||
JLB6 | 50000 | 40000 | 170、180 | 242 | 308 | 185 | 500 | 360 | 457 | 50.7 |
190、200 | 282 | 356 | ||||||||
JLB7 | 80000 | 63000 | 220 | 282 | 356 | 231 | 610 | 450 | 878 | 142 |
240、250 | 330 | 426 | ||||||||
注：1.联轴器最大外圆线速不得大于50m/s。
2.D—切向键联接；E—钩头楔形键联接。
3.质量与转动惯量，是按轴孔最小直径与最大长度计算的近似值。
