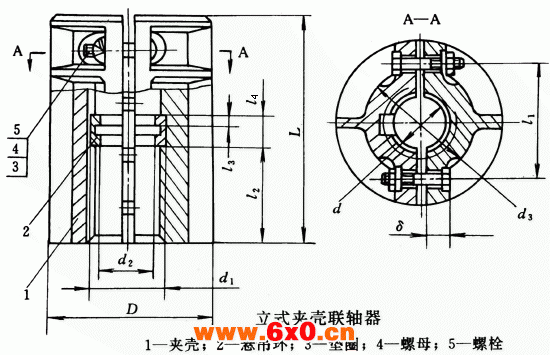

立式夹壳联轴器基本参数及主要尺寸
立式夹壳联轴器基本参数和尺寸/mm
型号 | 公称轴径d | 最大转矩 Tmax/N·m | 许用转矩 [n]/r·min-1 | D | d1 | d2 | d3 | L | l1 | l2 | l3 | l4 | δ | 螺栓 | 质量 m/kg | |
个数 | 直径×长度 | |||||||||||||||
GJL1 | 30 | 85 | 900 | 102 | 38 | 25 | 62 | 130 | 20 | 55 | 5 | 64 | 16 | 4 | M12×50 | 4.47 |
GJL2 | 40 | 236 | 800 | 118 | 48 | 35 | 76 | 162 | 20 | 71 | 5 | 80 | 16 | 6 | M12×50 | 7.60 |
GJL3 | 50 | 530 | 700 | 135 | 62 | 42 | 90 | 190 | 24 | 83 | 6 | 94 | 18 | 6 | M12×55 | 10.85 |
GJL4 | 65 | 1400 | 550 | 172 | 78 | 55 | 120 | 250 | 30 | 110 | 8 | 124 | 22 | 8 | M16×65 | 25.06 |
GJL5 | 80 | 2650 | 510 | 185 | 94 | 70 | 130 | 280 | 38 | 121 | 10 | 138 | 24 | 8 | M16×70 | 30.16 |
GJL6 | 95 | 5200 | 415 | 230 | 110 | 85 | 160 | 330 | 38 | 146 | 10 | 164 | 30 | 8 | M24×100 | 56.38 |
GJL7 | 110 | 9000 | 380 | 260 | 125 | 100 | 190 | 390 | 46 | 172 | 12 | 190 | 38 | 8 | M24×120 | 78.00 |
注：1.最高温度为250℃。
2.夹壳联轴器最高圆周线速度为5m/s。
3.当对旋转偏摆量要求严格时，应根据具体情况进行平衡试验。
