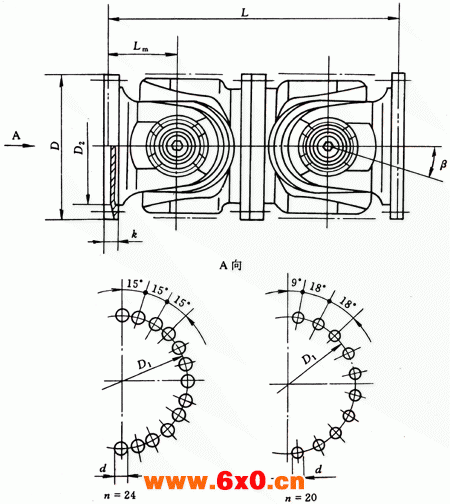

WD型大规格无伸缩短式万向联轴器外形安装尺寸
WD型大规格无伸缩短式万向联轴器基本参数和主要尺寸（JB/T5513-91）/mm
型号 | 回转直 径D | 公称转矩 Tn/kN·m | 疲劳转矩 Tf/kN·m | 轴线折 角β≤ | Lmin | D1 (js11) | D2 | Lm | n-d | k | ||
β=5° | β=10° | β=5° | β=10° | |||||||||
SWC680WD | 680 | 1400 | 710 | 5°, 10° | 1340 | 1440 | 635 | 550 | 335 | 360 | 24-25 | 55 |
SWC780WD | 780 | 2500 | 1250 | 1480 | 1620 | 725 | 640 | 370 | 405 | 24-31 | 62 | |
SWC840WD | 840 | 3150 | 1600 | 1700 | 1920 | 775 | 710 | 425 | 480 | 24-38 | 70 | |
SWC920WD | 920 | 4000 | 2000 | 1840 | 1920 | 855 | 760 | 460 | 480 | 24-38 | 80 | |
SWC1000WD | 1000 | 5000 | 2500 | 2060 | 2140 | 915 | 840 | 515 | 535 | 20-50 | 90 | |
SWC1100WD | 1100 | 6310 | 3150 | 2280 | 2400 | 1015 | 920 | 570 | 600 | 20-50 | 100 | |
SWC1200WD | 1200 | 8000 | 4000 | 2480 | 2640 | 1100 | 1000 | 620 | 660 | 20-58 | 110 | |
注：Tf为在交变负荷下按疲劳强度所允许的转矩。
