CH型长伸缩焊接式万向联轴机外形安装尺寸（JB/T5513-91）

来源：网络  作者：网络转载   2019-10-01 阅读：544


CH型长伸缩焊接式万向联轴器外形安装尺寸（JB/T5513-91）

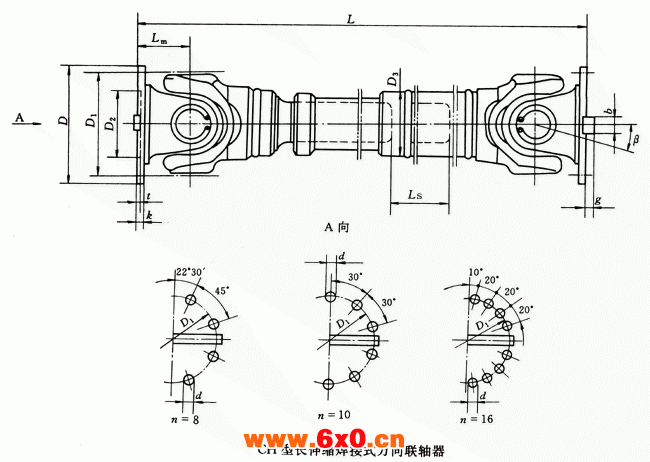

CH型长伸缩焊接式万向联轴器（JB/T5513-91）

CH型长伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T5513-91）/mm
型号
回转
直径
D
公称转
矩Tn/
kN·m
疲劳转
矩f/
kN·m
轴线折
角β/
(°)≤
伸缩
量LS
Lmin
D1
(js11)
D2
(H7)
D3
Lm
n-d
k
t
b
(h9)
g
转动惯量
I/kg·m2
质量m/kg
Lmin
增长100
Lmin
增长100
SWC180CH1
180
12.5
6.3
25
200
925
155
105
114
110
8-17
17
5
-
-
0.181
0.007
74
2.8
SWC180CH2
700
1425
0.216
104
SWC225CH1
225
40
20
15
220
1020
196
135
152
120
8-17
20
5
32
9
0.561
0.0234
132
4.9
SWC225CH2
700
1500
0.674
182
SWC250CH1
250
63
31.5
15
300
1215
218
150
168
140
8-19
25
6
40
12.5
1.016
0.0277
190
5.3
SWC250CH2
700
1615
1.127
235
SWC285CH1
285
90
45
15
400
1475
245
170
194
160
8-21
27
7
40
15
2.156
0.051
300
6.3
SWC285CH2
800
1875
2.36
358
SWC315CH1
315
125
63
15
400
1600
280
185
219
180
10-23
32
8
40
15
3.812
0.0795
434
8
SWC315CH2
800
2000
4.15
514
SWC350CH1
350
180
90
15
400
1715
310
210
267
194
10-23
35
8
50
16
7.663
0.2219
672
15
SWC350CH2
800
2115
8.551
823
SWC390CH1
390
250
125
15
400
1845
345
235
267
215
10-25
40
8
70
18
12.73
0.2219
817
15
SWC390CH2
800
2245
13.617
964
SWC440CH1
440
355
180
15
400
2110
390
255
325
260
16-28
42
10
80
20
22.54
0.4744
1312
21.7
SWC440CH2
800
2510
24.43
1537
SWC490CH1
490
500
250
15
400
2220
435
275
325
270
16-31
47
12
90
22.5
33.97
0.4744
1554
21.7
SWC490CH2
800
2620
35.87
1779
SWC550CH1
550
710
355
15
500
2585
492
320
426
305
16-31
50
12
100
22.5
72.79
1.357
2585
34
SWC550CH2
1000
3085
79.57
3045
    注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
          2.Lmin为缩短后的最小长度。
          3.L为安装长度，按需要确定。
