G型有伸缩超短式万向联轴机基本参数和主要尺寸（JB/T3241-91）

来源：网络  作者：网络转载   2019-10-01 阅读：873


G型有伸缩超短式万向联轴器基本参数和主要尺寸（JB/T3241-91）

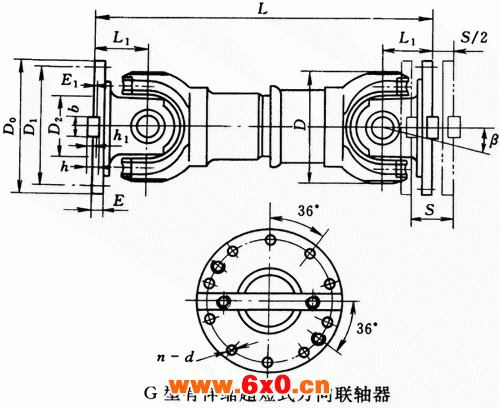

G型有伸缩超短式万向联轴器（JB/T3241-91）

G型有伸缩超短式万向联轴器基本参数和主要尺寸（JB/T3241-91）/mm

型号
回转
直径D
公称转矩
Tn/kN·m
疲劳转矩
Tf/kN·m
轴线折角
β/(°)≤
伸缩
量S
L
D­0
D1
D2
E
E­1
b×h
h1
L1
n-d
转动惯量
I/kg·m2
质量
m/kg
SWP225G
225
18
8
5
40
435
275
248
135
15
5
32×18
9
68
10-15
0.331
60
SWP250G
250
25
11.2
40
515
305
275
150
15
5
40×25
12.5
80
10-17
0.624
97
SWP285G
285
35.5
16
40
565
348
314
170
18
7
40×30
15
90
10-19
1.182
120
SWP315G
315
50
25
40
620
360
328
185
18
7
40×30
15
100
10-19
2.29
170
SWP350G
350
71
35.5
55
715
405
370
210
22
8
50×32
16
108
10-21
3.793
256
