F型大伸缩长式万向联轴机基本参数和主要尺寸(JB/T3241-91)

来源:网络  作者:网络转载   2019-10-01 阅读:171


F型大伸缩长式万向联轴器基本参数和主要尺寸(JB/T3241-91)

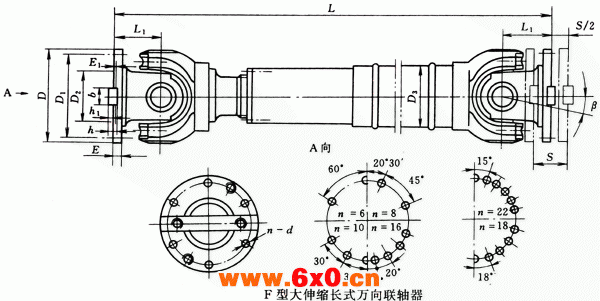

F型大伸缩长式万向联轴器(JB/T3241-91)

F型大伸缩长式万向联轴器基本参数和主要尺寸(JB/T3241-91)/mm
型号
回转
直径
D
公称转
矩Tn/
kN·m
疲劳转
矩Tf/
kN·m
轴线折
角β/
(°)≤
伸缩
量S
Lmin
1
(js11)
D2
(H7)
D3
E
1
b×h
h1
L1
n-d
转动惯量
I/kg·m2
质量m/kg
Lmin
增长100
Lmin
增长100
SWP160F
160
16
8
10
150
770
140
95
114
15
4
20×12
6
85
6-13
0.14
0.0059
51
2.1
SWP180F
180
20
10
170
830
155
105
121
15
4
24×12
7
95
6-15
0.23
0.0072
64
2.3
SWP200F
200
31.5
16
190
950
175
125
127
17
5
28×16
8
110
8-15
0.4
0.0114
88
3.4
SWP225F
225
40
20
210
1070
196
135
152
20
5
32×18
9
130
8-17
0.66
0.029
120
6.6
SWP250F
250
63
31.5
220
1110
218
150
168
25
5
40×25
12.5
135
8-19
1.06
0.0407
158
7.3
SWP285F
285
90
45
240
1270
245
170
194
27
7
40×30
15
150
8-21
2.24
0.0702
255
9.4
SWP315F
315
140
63
270
1410
280
185
219
32
7
40×30
15
170
10-23
3.99
0.1144
344
12
SWP350F
350
180
90
290
1540
310
210
245
35
8
50×32
16
185
10-23
6.9
0.1663
460
13.6
SWP390F
390
250
112
315
1680
345
235
273
40
8
70×36
18
205
10-25
11.9
0.2695
600
18
SWP435F
435
355
160
335
1880
385
255
299
42
10
80×40
20
235
16-28
22.41
0.3645
985
20
SWP480F
480
450
224
350
2000
425
275
351
47
12
90×45
22.5
265
16-31
39.09
0.7028
1356
28
SWP550F
550
710
315
360
2230
492
320
402
50
12
100×45
22.5
290
16-31
62.12
1.1842
1785
35.7
SWP600F
600
1000
500
370
2800
544
380
450
55
15
90×55
27.5
360
22-34
100.48
1.7159
2403
40.5
SWP640F
640
1250
630
380
2920
575
385
480
60
15
100×60
30
385
18-34
168.28
2.308
3207
48.3
