E型有伸缩双法兰长式万向联轴机基本参数和主要尺寸(JB/T3241-91)

来源:网络  作者:网络转载   2019-10-01 阅读:432


E型有伸缩双法兰长式万向联轴器基本参数和主要尺寸(JB/T3241-91)

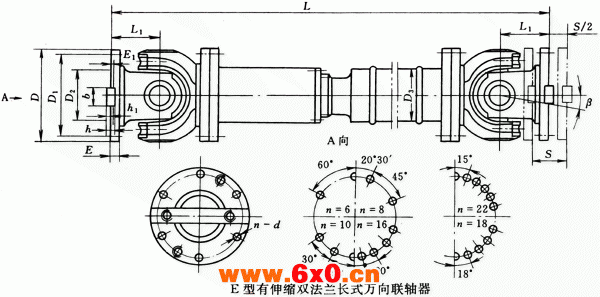

E型有伸缩双法兰长式万向联轴器(JB/T3241-91)

E型有伸缩双法兰长式万向联轴器基本参数和主要尺寸(JB/T3241-91)/mm
型号
回转
直径
D
公称转
矩Tn/
kN·m
疲劳转
矩Tf/
kN·m
轴线折
角β/
(°)≤
伸缩
量S
Lmin
1
(js11)
D2
(H7)
D3
E
1
b×h
h1
L1
n-d
转动惯量
I/kg·m2
质量m/kg
Lmin
增长100
Lmin
增长100
SWP160E
160
16
8
10
50
715
140
95
114
15
4
20×12
6
85
6-13
0.15
0.0059
49
2.1
SWP180E
180
20
10
60
800
155
105
121
15
4
24×14
7
95
6-15
0.25
0.0072
69
2.3
SWP200E
200
31.5
16
70
880
175
125
127
17
5
28×16
8
110
8-15
0.42
0.0114
81
3.4
SWP225E
225
40
20
76
1000
196
135
152
20
5
32×18
9
130
8-17
0.75
0.029
108
6.6
SWP250E
250
63
31.5
80
1055
218
150
168
25
5
40×25
12.5
135
8-19
1.26
0.0407
179
7.3
SWP285E
285
90
45
100
1210
245
170
194
27
7
40×30
15
150
8-21
2.67
0.0702
285
9.4
SWP315E
315
140
63
110
1345
280
185
219
32
7
40×30
15
170
10-23
4.38
0.1144
375
12
SWP350E
350
180
90
120
1480
310
210
245
35
8
50×32
16
185
10-23
7.42
0.1663
488
13.6
SWP390E
390
250
112
120
1623
345
235
273
40
8
70×36
18
205
10-25
13.27
0.2695
662
18
SWP435E
435
355
160
150
1860
385
255
299
42
10
80×40
20
235
16-28
24.62
0.3645
1107
20
SWP480E
480
450
224
170
2122
425
275
351
47
12
90×45
22.5
265
16-31
42.81
0.7028
1302
28
SWP550E
550
710
315
190
2338
492
320
402
50
12
100×45
22.5
290
16-31
68.81
1.1842
2140
35.7
SWP600E
600
1000
500
210
2930
544
380
450
55
15
90×55
27.5
360
22-34
110.6
1.7159
2703
40.3
SWP640E
640
1250
630
230
3170
575
385
480
60
15
100×60
30
385
18-38
177.77
2.308
3719
48.3
