B型有伸缩短式万向联轴机基本参数和主要尺寸（JB/T3241-91）

来源：网络  作者：网络转载   2019-10-01 阅读：319


B型有伸缩短式万向联轴器基本参数和主要尺寸（JB/T3241-91）

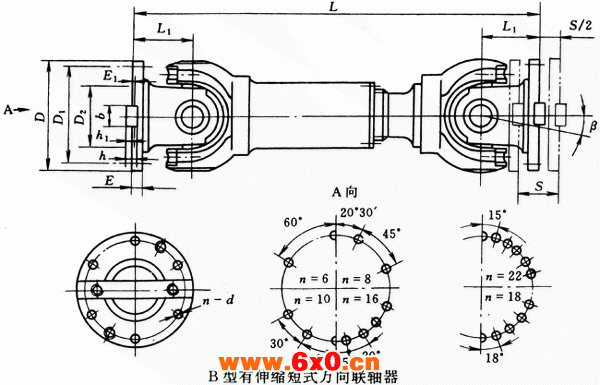

B型有伸缩短式万向联轴器（JB/T3241-91）

B型有伸缩短式万向联轴器基本参数和主要尺寸（JB/T3241-91）/mm
型号
回转直
径D
公称转矩
Tn/kN·m
疲劳转矩
Tf/kN·m
轴线折角
β/(°)≤
伸缩
量S
L
D­1
(js11)
D2
(H7)
E
E­1
b×h
h1
L1
n-d
转动惯量
I/kg·m2
质量
m/kg
SWP160B
160
16
8
10
50
585
140
95
15
4
20×12
6
85
6-13
0.14
44
SWP180B
180
20
10
60
640
155
105
15
4
24×14
7
95
6-15
0.23
56
SWP200B
200
31.5
16
70
730
175
125
17
5
28×16
8
110
8-15
0.36
75
SWP225B
225
40
20
76
830
196
135
20
5
32×18
9
130
8-17
0.61
108
SWP250B
250
63
31.5
80
860
218
150
25
5
40×25
12.5
135
8-19
0.98
138
SWP285B
285
90
45
100
1000
245
170
27
7
40×30
15
150
8-21
2.12
229
SWP315B
315
140
63
110
1120
280
185
32
7
40×30
15
170
10-23
3.8
309
SWP350B
350
180
90
120
1230
310
210
35
8
50×32
16
185
10-23
6.6
408
SWP390B
390
250
112
120
1310
345
235
40
8
70×36
18
205
10-25
10.5
539
SWP435B
435
355
160
150
1555
385
255
42
10
80×40
20
235
16-28
22.39
903
SWP480B
480
450
224
170
1740
425
275
47
12
90×45
22.5
265
16-31
38.21
1243
SWP550B
550
710
315
190
1905
492
320
50
12
100×45
22.5
290
16-31
61
1643
SWP600B
600
1000
500
210
2600
544
380
55
15
90×55
27.5
360
22-34
99.13
2335
SWP640B
640
1250
630
230
2780
575
380
60
15
100×60
30
385
18-38
170.21
2720
