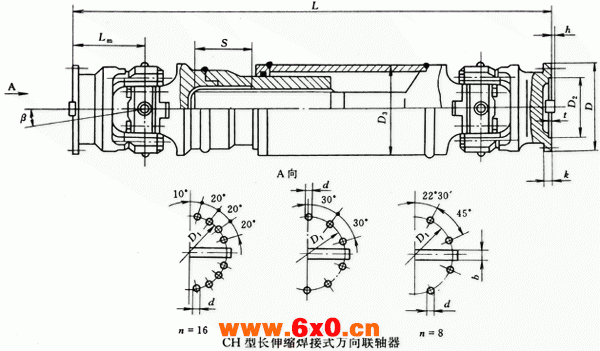

CH型长伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T3242-93）
CH型长伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T3242-93）/mm
型号 | 回转 直径 D | 公称转矩Tn/ kN·m | 疲劳转 矩Tf/ kN·m | 轴线折 角β/ (°)≤ | 伸缩 量S | Lmin | Lm | D1 | D2 (H7) | D3 | k | t | b (h9) | h | n-d | 转动惯量 I/kg·m2 | 质量m/kg | ||
Lmin | 增长 100 | Lmin | 增长100 | ||||||||||||||||
SWZ160CH | 160 | 18 | 9 | ≤10 | 170 | 1010 | 120 | 138 | 95 | 135 | 15 | 5 | 20 | 6 | 8-13 | 0.232 | 0.01 | 95 | 5.75 |
SWZ190CH | 190 | 31.5 | 16 | 210 | 1170 | 135 | 165 | 115 | 155 | 17 | 5 | 25 | 7 | 8-15 | 0.516 | 0.017 | 152 | 7.53 | |
SWZ220CH | 220 | 45 | 22 | 250 | 1370 | 155 | 190 | 130 | 180 | 20 | 6 | 32 | 9 | 8-17 | 1.127 | 0.03 | 247 | 10.12 | |
SWZ260CH | 260 | 80 | 40 | 290 | 1540 | 180 | 228 | 115 | 220 | 25 | 6 | 40 | 12.5 | 8-19 | 2.623 | 0.051 | 403 | 14.73 | |
SWZ300CH | 300 | 125 | 63 | 290 | 1680 | 215 | 260 | 180 | 250 | 30 | 7 | 40 | 15 | 10-23 | 5.079 | 0.093 | 578 | 18.41 | |
SW350CH | 350 | 200 | 100 | 340 | 1920 | 235 | 310 | 210 | 290 | 35 | 8 | 50 | 16 | 10-23 | 11.746 | 0.185 | 959 | 27.19 | |
SW400CH | 400 | 280 | 140 | 390 | 2240 | 270 | 358 | 240 | 320 | 40 | 8 | 70 | 18 | 10-25 | 21.8 | 0.262 | 1398 | 32.38 | |
SW425CH | 425 | 355 | 180 | 390 | 2310 | 295 | 376 | 255 | 350 | 42 | 10 | 80 | 20 | 16-28 | 30.022 | 0.34 | 1671 | 38.01 | |
SW450CH | 450 | 450 | 224 | 460 | 2480 | 300 | 400 | 270 | 370 | 44 | 10 | 80 | 20 | 16-28 | 41.087 | 0.461 | 2043 | 43.65 | |
SW500CH | 500 | 600 | 315 | 460 | 2720 | 340 | 445 | 300 | 400 | 47 | 12 | 90 | 22.5 | 16-31 | 66.122 | 0.613 | 2682 | 50.48 | |
SW550CH | 550 | 800 | 400 | 550 | 2950 | 355 | 492 | 320 | 450 | 50 | 12 | 100 | 22.5 | 16-31 | 108.055 | 0.984 | 3605 | 63.22 | |
注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2. Lmin为缩短后的最小长度。
3.L为安装长度，按需要确定。
