NWS系列三环减速机尺寸图表

来源：网络作者：网络转载 2019-10-01 阅读：630

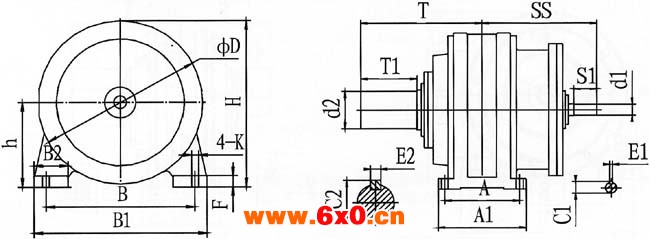

NWS系列三环减速器尺寸图表


规格	额定输出转矩（kN.m）	中心尺寸		轮廓尺寸				地脚尺寸
规格	额定输出转矩（kN.m）	h		D	S	T	H	A	A1	B	B1	B2	4-k	F
215	4	200		340	270	280	440	180	220	380	440	130	4-￠22	25
255	7	210		410	315	305	500	184	220	460	520	160	4-￠22	30
300	11	260		500	385	380	590	240	300	560	640	200	4-￠26	40
350	16	300		580	410	430	690	264	314	560	740	240	4-￠26	40
400	25	350		650	435	480	740	315	370	720	800	260	4-￠26	45
450	36	370		660	475	500	780	330	390	740	820	280	4-￠32	45
500	48	400		730	540	530	820	360	430	820	920	300	4-￠38	50
550	68	450		840	580	620	950	400	480	940	1040	300	4-￠38	60
600	95	550		980	640	660	1120	440	540	1100	1200	360	8-￠38	70
670	123	600		1060	734	726	1200	470	550	1240	1340	400	8-￠38	80
750	173	700		1240	785	800	1450	530	610	1400	1500	440	8-￠38	80
840	213	750		1400	850	835	1550	560	640	1580	1700	440	8-￠44	85
950	311	900		1640	920	1020	1820	600	750	1780	1900	600	8-￠44	95
1070	469	950		1800	1004	1060	1950	650	770	2040	2160	720	8-￠52	100
规格	质量（kg）	高速轴伸（500≥i≤400）					高速轴伸（i≥4000）				低速轴伸
规格	质量（kg）	d1	S1	C1	E1	d1	S1	C1	E1	D2	T1	C2	E2
215	200
255	252
300	440
350	663	18j6	28	20.5	6					130m6	200	137	32
400	910	22j6	36	24.5	6					150m6	200	158	36
450	1330	30j6	58	33	8	18j6	28	20.5	6	170m6	240	179	40
500	1680	35k6	58	38	10	22j6	36	24.5	6	180m6	240	190	45
550	2160	35k6	58	38	10	30j6	58	33	8	200m6	280	210	50
600	3025	42k6	82	45	12	35k6	58	38	10	220m6	280	231	50
670	4085	48m6	82	51.5	14	35k6	58	38	10	250m6	330	262	56
750	5445	55m6	82	59	16	42k6	82	45	12	280m8	380	292	63
840	8090	65m6	105	69	18	48m6	82	51.5	14	300m6	380	314	70
950	10730	70m6	105	74.9	20	55m6	82	59	16	350m6	450	365	80
1070	16680	75m6	105	79.5	20	65m6	105	69	18	380m6	450	395	80
