NWZ系列三环减速机尺寸图表

来源：网络作者：网络转载 2019-10-01 阅读：835

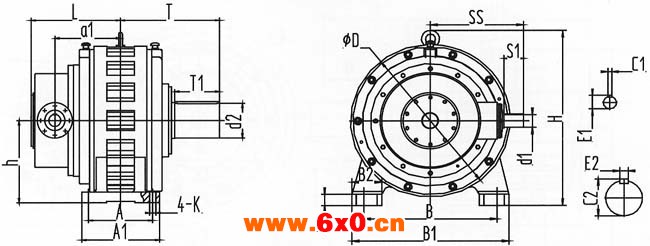

NWZ系列三环减速器尺寸图表


规格	中心尺寸		轮廓尺寸					地脚尺寸
规格	a1	h	D	S S	T	L	H	A	A1	B	B1	B2	4-k	F
215	150	200	340	240	280	210	440	180	220	380	440	130	4-￠22	25
255	180	210	410	280	305	250	500	184	220	460	520	160	4-￠22	30
300	210	260	500	390	380	300	590	240	300	560	640	200	4-￠26	40
350	250	300	580	400	430	350	690	264	314	560	740	240	4-￠26	40
400	280	350	650	430	480	390	740	315	370	720	800	260	4-￠26	45
450	300	370	660	440	500	420	780	330	390	740	820	280	4-￠32	45
500	313	400	760	483	530	440	820	360	430	820	920	300	4-￠38	50
550	360	450	840	545	620	500	950	400	480	940	1040	300	4-￠38	60
600	440	550	980	660	680	610	1120	440	540	1100	1200	360	4-￠44	70
670	480	600	1060	700	726	654	1200	470	550	1240	1340	400	4-￠44	80
750	500	700	1300	780	880	696	1450	530	610	1400	1500	440	4-￠50	80
840	522	750	1500	820	920	724	1550	560	640	1580	1700	440	4-￠50	85
950	565	900	1770	898	1020	780	1820	600	750	1780	1900	600	4-￠58	95
规格	额定输出转矩（kN.m）	高速轴伸（35.8≥i≤179.2）				高速轴伸（i≥190.4）				低速轴伸				质量（kg）
规格	额定输出转矩（kN.m）	d1	S1	C1	E1	d1	S1	C1	E1	D2	T1	C2	E2	质量（kg）
215	4	35k6	58	38	10	28k6	42	25	6	75m6	105	79.5	20	200
255	7	35k6	58	38	10	28k6	42	25	6	90m6	130	95	25	260
300	11	42k6	82	45	12	35k6	58	38	10	110m6	165	116	28	440
350	16	48m6	82	51.5	14	42m6	82	45	12	130m6	200	137	32	600
400	25	55m6	82	59	16	48m6	82	51.5	14	150m6	200	158	36	900
450	36	65m6	105	69	18	55m6	105	59	16	170m6	240	179	40	1040
500	48	70m6	105	74.9	20	65m6	105	64	18	180m6	240	190	45	1650
550	68	75m6	105	79.5	20	65m6	105	69	18	200m6	280	210	50	2150
600	95	80m6	130	85	22	70m6	105	74.5	20	220m6	280	231	50	3010
670	123	90m6	130	95	25	80m6	130	85	22	250m6	330	262	56	4070
750	173	100m6	165	106	28	90m6	130	95	25	280m6	380	292	63	5300
840	213	110m6	165	116	28	100m6	165	106	28	300m6	380	314	70	7450
950	311	130m6	200	137	32	110m6	165	116	28	350m6	450	365	80	10717
