SHCD125、SHCD145、SHCD175、SHCD215、SHCD255、SHCD300、SHCD350、SHCD400、SHCD450型三环减速机型式与主要尺寸YB/T79-1995

来源：网络作者：网络转载 2019-10-01 阅读：1120

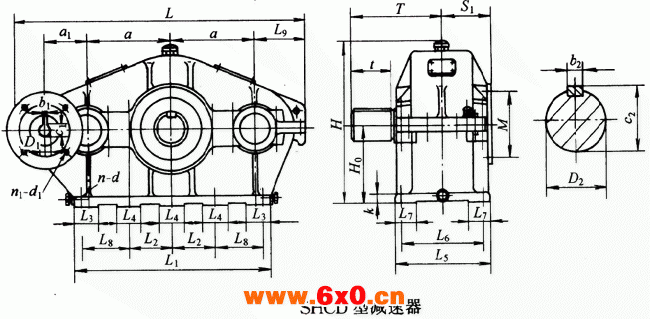

SHCD型三环减速机型式与主要尺寸

SHCD型三环减速机型式与主要尺寸

SHCD型减速器主要尺寸 /mm

规格	中心尺寸			轮廓尺寸					地脚螺栓									输入尺寸							输出轴伸					所配电机 (机座号)	质量 m/kg
规格	a	a₁	H₀	H	L	L₁	L₅	L₉	d	n	k	L₂	L₃	L₄	L₆	L₇	L₈	D₁	b₁	c₁	S₁	M	n₁	d₁	D₂	t	T	c₂	b₂	所配电机 (机座号)	质量 m/kg
125	190	125	115	258	455	320	200	80	M12	4	16	145	60		170	50		19	6	21.5	85	165	4	M10	38k6	58	150	41	10	80	60
145	225	145	130	291	530	390	230	92.5	M16	4	18	170	70		185	60		19	6	21.5	92	165	4	M10	48k6	82	185	51.5	14	80	88
																		24	8	27										90
																		19	6	21.5		165		M10						80
175	275	175	165	367	650	470	255	117.5	M16	4	20	205	90		210	60		24	8	27	110	165	4	M10	60m6	105	223	64	18	90	132
																		28	8	31		215		M12						100
																		24	8	27		165		M10						90
215	345	215	200	433	790	550	290	130	M20	4	25	245	100		240	70		28	8	31	125	215	4	M12	75m6	105	235	79.5	20	100	200
																		28	8	31		215		M12						112
																		28	8	27		215								100
255	400	255	230	493	910	630	320	150	M20	6	25	285	100	100	270	70		28	8	27	137	215	4	M12	90m6	130	275	95	25	112	300
																		38	10	41		265								132
																		28	8	27		215	4	M12						112
300	460	300	280	585	1050	750	350	180	M24	6	30	345	120	120	285	80		38	10	41	157	265	4	M12	110m6	165	340	116	28	132	528
																		42	12	45		300	4	M16						160
																		38	10	41		265	4	M12						132
350	530	350	325	678	1220	860	410	200	M24	6	35	390	120	160	350	90		42	12	45	187	300	4	M16	130m6	200	395	139	32	160	708
																		48	14	51.5		300	4	M16						180
																		42	12	45		300								160
400	610	400	355	740	1410	950	445	240	M24	8	40	150	120	120	385	100	290	48	14	51.5	217	300	4	M16	150m6	200	438	158	32	180	1020
																		55	16	59		350								200
																		48	14	51.5		300	4							180
450	680	450	400	825	1550	1100	510	270	M30	8	45	160	120	120	430	100	340	55	16	59	245	350	4	M16	170m6	240	500	179	40	200	1400
																		60	18	64		400	8							225
