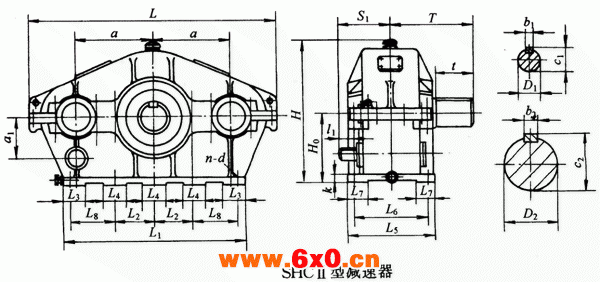

SHC I型三环减速机型式与主要尺寸

SHC I125……型三环减速机型式与主要尺寸

SHCⅠ型减速器主要尺寸 /mm

规格	中心尺寸					轮廓尺寸							地脚螺栓													输入轴伸i<51
	a	a1		H0		H	L	L1		L5		L9	d	n	k		L2		L3		L4		L6	L7	L8	D1	l1	c1	b1	S1
125	125	65		115		258	455	320		200		80	M12	4	16		145		60				170	50		18j6	28	20.5	6	113
145	145	80		130		291	530	390		230		92.5	M16	4	18		170		70				185	60		22j6	36	24.5	6	133
175	175	100		165		367	650	470		255		117.5	M16	4	20		205		90				210	60		28j6	42	31	8	156
215	215	130		200		433	790	550		290		130	M20	4	25		245		100				240	70		35k6	58	38	10	186
255	255	145		230		493	910	630		320		150	M20	6	25		285		100		100		270	70		42k6	82	45	12	228
300	300	160		280		585	1050	750		350		180	M24	6	30		345		120		120		285	80		48k6	82	51.5	14	252
350	350	180		325		678	1220	860		410		200	M24	6	35		390		120		160		350	90		55k6	82	59	16	275
400	400	210		355		740	1410	950		445		240	M24	8	40		150		120		120		385	100	290	65m6	105	69	18	361
450	450	230		400		825	1550	1100		510		270	M30	8	45		160		120		120		430	100	340	70m6	105	74.5	20	355
500	500	260		500		1028	1750	1220		570		305	M36	8	55		160		150		150		490	120	410	75m6	105	79.9	20	375
550	550	290		560		1110	1910	1320		600		325	M36	8	60		200		150		150		530	120	410	80m6	130	85	22	415
600	600	330		630		1270	2110	1460		680		360	M42	8	60		220		180		180		580	150	465	90m6	130	95	25	455
670	670	360		670		1330	2310	1600		720		385	M42	8	70		250		180		180		640	140	500	100m6	165	106	28	510
750	750	390		750		1520	2570	1790		790		425	M48	8	80		280		210		210		690	150	560	110m6	165	116	28	550
840	840	420		840		1666	2850	1980		874		480	M48	10	80		450		250		250		764	150	485	130m6	200	137	32	605
950	950	460		950		1870	3180	2240		1000		520	M56	10	90		500		250		250		870	200	555	150m6	200	157	36	665
1070	1070	520		1060		2100	3530	2480		1030		545	M56	10	90		500		250		250		895	200	675	170m6	240	179	40	760

规格	输入轴伸51≤i<100						输入轴伸i≥100						输入轴伸							质量m/kg
	D1	l1	c1		b1	S1	D1	l1	c1		b1	S1	D2	t	T	c2		b2
125	14j6	25	16		5	110	12j6	25	13.5		4	110	38k6	58	150	41		10		52
145	18j6	28	20.5		6	125	14j6	25	16		5	120	48k6	82	185	51.5		14		88
175	22j6	36	24.5		6	150	18j6	28	20.5		6	145	60m6	105	223	64		18		132
215	28j6	42	31		8	170	22j6	36	25		6	165	75m6	105	235	79.5		20		200
255	35k6	58	38		10	200	28j6	42	31		8	185	90m6	130	275	95		25		300
300	42k6	82	45		12	252	35k6	58	38		10	228	110m6	165	340	116		28		528
350	48k6	82	51.5		14	275	42k6	82	45		12	275	130m6	200	395	139		32		708
400	55k6	nselect="," ?,? ?null?>82	59		16	338	48k6	82	51.5		14	338	150m6	200	438	158		36		1020
450	65m6	105	69		18	355	55m6	82	59		16	332	170m6	240	500	179		40		1400
500	70m6	105	74.5		20	375	60m6	105	64		18	375	180m6	240	510	190		45		1920
550	75m6	105	79.5		20	390	65m6	105	69		18	390	200m6	280	580	210		50		2560
600	80m6	130	85		22	455	70m6	105	74.5		20	430	220m6	280	600	231		50		3320
670	90m6	130	95		25	475	80m6	130	85		22	475	250m6	330	690	262		56		4650
750	100m6	165	106		28	550	90m6	130	95		25	515	280m6	380	765	292		63		6550
840	110m6	165	116		28	570	100m6	165	106		28	570	300m6	380	790	314		70		9250
950	130m6	200	137		32	665	110m6	165	116		28	630	340m6	450	920	355		80		13490
1070	150m6	200	157		36	720	130m6	200	137		32	720	380m6	450	940	395		80		19500
