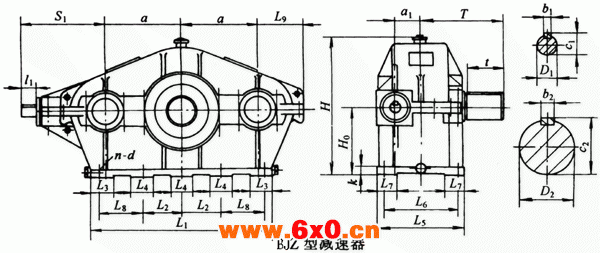

BJZ型三环减速机外形及安装尺寸

BJZ125……型三环减速机外形及安装尺寸

BJZ型减速器外形及安装尺寸 /mm

规格
中心尺寸
轮廓尺寸
地脚螺栓
a
a₁
H₀
H
L₁
L₅
L₉
d
n
k
L₂
L₃
L₄
L₆
L₇
L₈
125
125
45
115
258
320
200
80
M12
4
16
145
60

170
50

145
145
55
130
291
390
230
92.5
M16
4
18
170
70

185
60

175
175
60
165
367
470
255
117.5
M16
4
20
205
90

210
60

215
215
70
200
433
550
290
130
M20
4
25
245
100

240
70

255
255
80
230
493
630
320
150
M20
6
25
285
100
100
270
70

300
300
95
280
585
750
350
180
M24
6
30
345
120
120
285
80

350
350
115
325
678
860
410
200
M24
6
35
390
120
160
350
90

400
400
135
355
740
950
445
240
M24
8
40
150
120
120
385
100
290
450
450
150
400
825
1100
510
270
M30
8
45
160
120
120
430
100
340
500
500
165
500
1028
1220
570
305
M36
8
55
160
150
150
490
120
410
550
550
180
560
1110
1320
600
325
M36
8
60
200
150
150
530
120
410
600
600
200
630
1270
1460
680
360
M42
8
60
220
180
180
580
150
465
670
670
220
670
1330
1600
720
385
M42
8
70
250
180
180
640
140
500
750
750
250
750
1520
1790
790
425
M48
8
80
280
210
210
690
150
560
840
840
280
840
1666
1980
874
480
M48
10
80
450
250
250
764
150
485
950
950
310
950
1870
2240
1000
520
M56
10
90
500
250
250
870
200
555
1070
1070
340
1060
2100
2480
1030
545
M56
10
90
500
250
250
895
200
675
1200
1200
380
1200
2350
2780
1150
610
M64
10
100
600
250
250
990
250
710
1350
1350
420
1350
2630
3120
1280
680
M64
10
100
600
250
250
1120
250
880

规格	高速轴伸i≤137.5					高速轴伸i≥144.9					低速轴伸					质量m/kg
规格	D₁	l₁	c₁	b₁	S₁	D₁	l₁	c₁	b₁	S₁	D₂	t	T	c₂	b₂
125	14j6	25	16	5	190	10j6	20	11.2	3	185	38k6	58	150	41	10	51
145	18j6	28	20.5	6	230	12j6	25	13.5	4	230	48k6	82	185	51.5	14	87
175	22j6	36	24.5	6	255	14j6	25	16	5	245	60m6	105	223	64	18	130
215	28j6	42	31	8	300	18j6	28	20.5	6	285	75m6	105	235	79.5	20	195
255	35k6	58	38	10	340	22j6	36	24.5	6	320	90m6	130	275	95	25	288
300	42k6	82	45	12	405	28j6	42	31	8	365	110m6	165	340	116	28	510
350	48k6	82	51.5	14	450	35k6	58	38	10	425	130m6	200	395	139	32	680
400	55m6	82	59	16	450	42k6	82	45	12	450	150m6	200	438	158	36	980
450	60m6	105	64	18	489	48k6	82	51.5	14	466	170m6	240	500	179	40	1350
500	70m6	105	74.9	20	540	55m6	82	59	16	517	180m6	240	510	190	45	1850
550	75m6	105	79.5	20	575	60m6	105	64	18	575	200m6	280	580	210	50	2490
600	80m6	130	85	22	680	65m6	105	69.5	18	655	220m6	280	600	231	50	3240
670	90m6	130	95	25	740	70m6	105	74.5	20	715	250m6	330	690	262	56	4550
750	100m6	165	106	28	840	80m6	130	85	22	805	280m6	380	765	292	63	6490
840	110m6	165	116	28	896	90m6	130	95	25	861	300m6	380	790	314	70	9200
950	130m6	200	137	32	1021	100m6	165	116	28	986	340m6	450	920	355	80	13360
1070	150m6	200	158	36	1086	110m6	165	116	28	1051	380m6	450	940	395	80	19100
1200	170m6	240	179	40	1238	130m6	200	137	32	1200	420m6	540	1115	437	90	27868
1350	180m6	240	190	45	1316	150m6	200	158	36	1280	460m6	540	1180	479	100	39294

BJZ125、BJZ145、BJZ175、BJZ215、BJZ255、BJZ300、BJZ350、BJZ400、BJZ450、BJZ500、BJZ550、BJZ600、BJZ670、BJZ750、BJ

相关行业资讯

购物指南

支付方式

商家合作

关于我们

微信扫一扫

规格	中心尺寸			轮廓尺寸				地脚螺栓
规格	a	a₁	H₀	H	L₁	L₅	L₉	d	n	k	L₂	L₃	L₄	L₆	L₇	L₈
125	125	45	115	258	320	200	80	M12	4	16	145	60		170	50
145	145	55	130	291	390	230	92.5	M16	4	18	170	70		185	60
175	175	60	165	367	470	255	117.5	M16	4	20	205	90		210	60
215	215	70	200	433	550	290	130	M20	4	25	245	100		240	70
255	255	80	230	493	630	320	150	M20	6	25	285	100	100	270	70
300	300	95	280	585	750	350	180	M24	6	30	345	120	120	285	80
350	350	115	325	678	860	410	200	M24	6	35	390	120	160	350	90
400	400	135	355	740	950	445	240	M24	8	40	150	120	120	385	100	290
450	450	150	400	825	1100	510	270	M30	8	45	160	120	120	430	100	340
500	500	165	500	1028	1220	570	305	M36	8	55	160	150	150	490	120	410
550	550	180	560	1110	1320	600	325	M36	8	60	200	150	150	530	120	410
600	600	200	630	1270	1460	680	360	M42	8	60	220	180	180	580	150	465
670	670	220	670	1330	1600	720	385	M42	8	70	250	180	180	640	140	500
750	750	250	750	1520	1790	790	425	M48	8	80	280	210	210	690	150	560
840	840	280	840	1666	1980	874	480	M48	10	80	450	250	250	764	150	485
950	950	310	950	1870	2240	1000	520	M56	10	90	500	250	250	870	200	555
1070	1070	340	1060	2100	2480	1030	545	M56	10	90	500	250	250	895	200	675
1200	1200	380	1200	2350	2780	1150	610	M64	10	100	600	250	250	990	250	710
1350	1350	420	1350	2630	3120	1280	680	M64	10	100	600	250	250	1120	250	880
