TSH型三环式全悬挂柔性传动装置是应用三环传动技术开发的一种新型专利产品，具有结构紧凑、承载力强、传动效率高调速范围大等显著特点，由于采取了模块化组合结构，使之检修维护十分方便。特别适合各类低速、重载设备的驱动。
型号表示法：

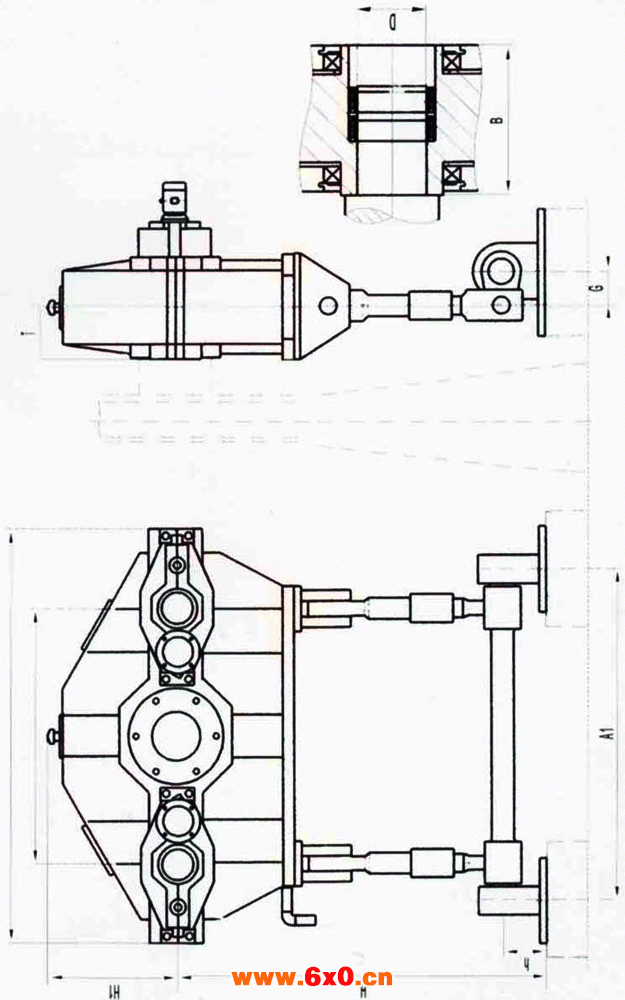

承载能力与尺寸图表：
规格型号 | TSH750 | TSH900 | TSH1070 | TSH1200 | |
性能参数 | 传动比范围 | 200-20000 | |||
额定输出扭矩（KN.m） | 210 | 350 | 650 | 1200 | |
重量（Kg） | 9000 | 13000 | 23000 | 33000 | |
结构参数(mm) | 中心距（A） | 1500 | 1800 | 2140 | 2400 |
L | 2400 | 2920 | 3266 | 11500 | |
B | 700 | 750 | 1100 | 1120 | |
H | ≥1550 | ≥1650 | ≥1800 | ≥2050 | |
H1 | 750 | 910 | 1130 | 1190 | |
T | 410 | 435 | 610 | 630 | |
A1 | 2050 | 2350 | 2700 | 2950 | |
D | Ø340 | Ø380 | Ø500 | Ø550 | |
h | 310 | 310 | 310 | 310 | |
G | 240 | 240 | 240 | 240 | |
