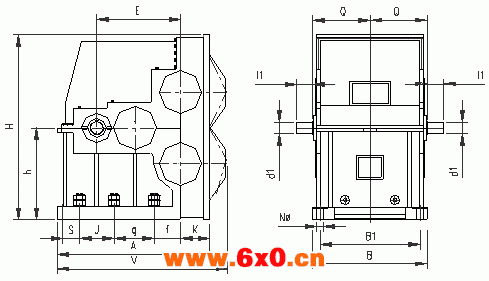

MBYS系列单边双传动磨机减速机外形尺寸
序号 | 型号 | 传递 功率 | 尺寸 | 平均重 量(kg) | 大齿圈 | ||||||||||||||||
d1 | l1 | Q | E | h | H | V | A | K | f | g | J | S | B | B1 | Nφ | 模数 | 齿宽 | ||||
1 | MBYS80 | 800kW | 120 | 200 | 675 | 811 | 950 | 2003 | 1524 | 1234 | 290 | 264 | 400 | 345 | - | 1350 | 1230 | 6-φ60(M56) | 11000 | 16 | 380 |
2 | MBYS100 | 1000kW | |||||||||||||||||||
3 | MBYS125 | 1250kW | |||||||||||||||||||
4 | MBYS140 | 1400kW | |||||||||||||||||||
5 | MBYS160 | 1600kW | 140 | 230 | 748 | 911 | 1060 | 2240 | 1897 | 1705 | 325 | 296 | 450 | 385 | - | 1496 | 1330 | 6-φ86(M80×6) | 17500 | 18 | 480 |
6 | MBYS180 | 1800kW | |||||||||||||||||||
7 | MBYS200 | 2000kW | |||||||||||||||||||
8 | MBYS225 | 2250kW | |||||||||||||||||||
9 | MBYS250 | 2500kW | 170 | 250 | 875 | 1097 | 1200 | 2420 | 2222 | 1997 | 360 | 347 | 525 | 450 | - | 1700 | 1480 | 6-φ100(M90×6) | 27500 | 22 | 580 |
10 | MBYS280 | 2800kW | |||||||||||||||||||
11 | MBYS300 | 3000kW | |||||||||||||||||||
12 | MBYS320 | 3200kW | |||||||||||||||||||
13 | MBYS355 | 3550kW | |||||||||||||||||||
14 | MBYS380 | 3800kW | 180 | 295 | 1026 | 1224 | 1450 | 2900 | 2675 | 2425 | 430 | 385 | 590 | 500 | 400 | 2000 | 1780 | 8-φ100(M90×6) | 48500 | 25 | 660 |
15 | MBYS400 | 4000kW | |||||||||||||||||||
16 | MBYS420 | 4200kW | |||||||||||||||||||
17 | MBYS450 | 4500kW | |||||||||||||||||||
18 | MBYS500 | 5000kW | |||||||||||||||||||
19 | MBYS560 | 5600kW | |||||||||||||||||||
输入轴d1配合尺寸公差为：n6键的尺寸根据轴径按GB1095确定
