JMBY系列边缘传动磨机减速机外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：533

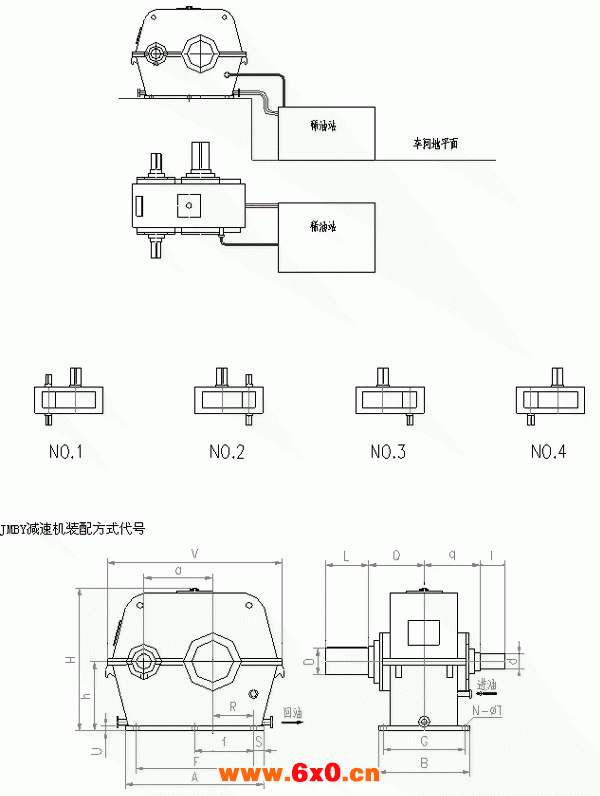

JMBY系列边缘传动磨机减速机外形尺寸

JMBY系列边缘传动磨机减速机外形尺寸

序号	型号	输入轴												输出轴
		u=4			u=4.5-5			u=5.6-6.3			u=7.1			输出轴
		g	d	l	g	d	l	g	d	l	g	d	l	Q	D	L
1	JMBY400	270	120	200	270	100	200	270	90	180	270	80	140	270	160	200
2	JMBY450	300	120	220	300	120	200	300	100	180	300	90	160	300	180	220
3	JMBY500	320	140	240	320	140	200	320	110	180	320	100	160	320	180	240
4	JMBY560	340	160	250	340	160	200	340	120	200	340	110	180	340	200	260
5	JMBY630	370	180	250	370	160	230	370	130	200	370	120	180	370	220	300
6	JMBY710	390	200	280	390	160	250	390	150	220	390	140	200	390	260	340
7	JMBY800	425	220	300	425	180	260	425	180	240	425	160	200	425	300	380
8	JMBY900	455	240	340	455	200	260	455	180	260	455	180	220	455	300	400
9	JMBY1000	485	260	380	485	240	280	485	200	280	485	200	250	485	320	420
10	JMBY1100	520	280	400	520	260	300	520	220	300	520	220	280	520	360	440

序号	型号	a	V	H	h	U	A	F	f	R	S	N	T	B	G	平均重量(kg)	油站型号
1	JMBY400	400	1060	850	400	30	820	700	350	275	60	6	33	480	410	1380	XYZ25
2	JMBY450	450	1208	950	450	30	900	780	390	305	60	6	33	540	470	2040	XYZ25
3	JMBY500	500	1325	1050	500	40	1055	840	420	330	90	6	39	580	500	2237	XYZ40
4	JMBY560	560	1470	1170	560	40	1100	940	470	370	70	6	39	620	540	2871	XYZ40
5	JMBY630	630	1670	1310	630	40	1320	1060	530	420	130	6	45	670	590	3596	XYZ63
6	JMBY710	710	1900	1470	710	50	1430	1190	595	470	60	6	45	720	640	4681	XYZ63
7	JMBY800	800	2065	1650	800	60	1480	1280	640	500	100	6	45	790	700	6006	XYZ63
8	JMBY900	900	2280	1800	900	60	1650	1450	725	575	100	6	45	850	760	7095	XYZ63
9	JMBY1000	1000	2560	2050	1000	60	1820	1620	F/3	630	100	8	45	910	820	9350	XYZ125
10	JMBY1100	1100	2570	2250	1100	70	1980	1780	F/3	695	100	8	45	980	890	11550	XYZ125

轴径配合尺寸公差为m6，键的尺寸根据轴径按GB1095确定
