JLM系列立磨减速机外形尺寸

来源：网络作者：网络转载 2019-10-01 阅读：700

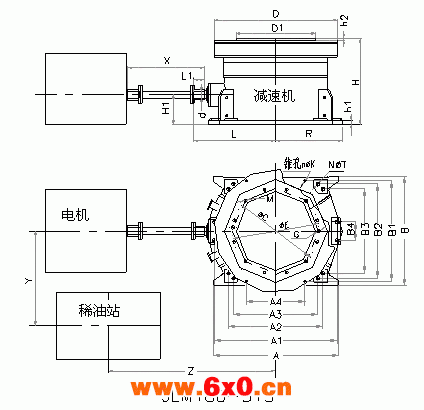

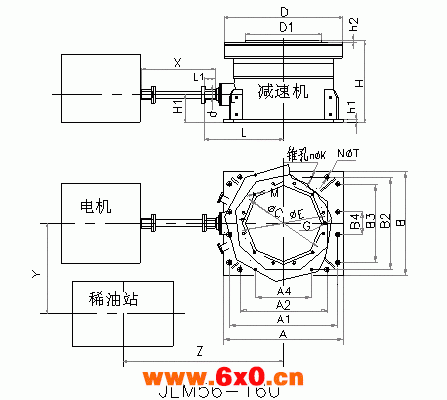

JLM系列立磨减速机外形尺寸

JLM系列立磨减速机外形尺寸

JLM系列立磨减速机外形尺寸

JLM系列立磨减速机外形尺寸

序号	型号	d	L1	L	H1	D	D1	h2	H	h1	R	φC	M	φE	G	A	A1
1	JLM63	φ75m6	140	835	300	φ1150	φ500h7	12	1060	50	-	φ620	12M36	φ620	2φ50H7	1110	990
2	JLM71	φ90m6	160	950	320	φ1330	φ550h7	12	1120	60	-	φ670	12M36	φ670	2φ60H7	1240	1120
3	JLM80	φ100m6	180	1000	400	φ1430	φ650h7	12	1290	60	-	φ770	12M36	φ770	2φ60H7	1370	1250
4	JLM90	φ100m6	180	1030	400	φ1520	φ750h7	12	1310	60	-	φ870	12M36	φ870	2φ60H7	1430	1310
5	JLM100	φ100m6	180	1085	450	φ1640	φ850h7	22	1410	60	-	φ990	12M42	φ990	2φ70H7	1550	1410
6	JLM112	φ110m6	200	1210	500	φ1790	φ1000h7	22	1480	60	-	φ1140	12M42	φ1140	2φ70H7	1700	1560
7	JLM125	φ120m6	250	1310	500	φ1930	φ1000h7	22	1525	60	-	φ1140	12M42	φ1140	2φ70H7	1780	1640
8	JLM140	φ130m6	250	1435	560	φ2110	φ1200h7	22	1620	60	-	φ1340	12M42	φ1340	2φ70H7	1980	1840
9	JLM160	φ150m6	260	1540	600	φ2310	φ1400h7	32	1755	60	-	φ1560	12M48	φ1560	2φ70H7	2180	2040
10	JLM180	φ150m6	260	1778	510	φ2368	φ1520h7	32	1782	60	1260	φ1650	12M56×4	φ1650	2φ70H7	2600	2300
11	JLM200	φ160m6	260	1945	510	φ2640	φ167h7	32	1911	80	1420	φ1830	12M56×4	φ1830	2φ70H7	2880	2580
12	JLM225	φ180m6	270	2168	560	φ2960	φ1900h7	42	2150	80	1600	φ2060	12M56×4	φ2060	2φ81H7	3260	2900
13	JLM250	φ190m6	280	2385	600	φ3280	φ2100h7	42	2270	80	1710	φ2280	12M72×4	φ2280	2φ81H7	3480	3100
14	JLM280	φ210m6	300	2500	650	φ3680	φ2360h7	42	2420	80	1880	φ2560	12M72×4	φ2560	2φ81H7	3800	3400
15	JLM300	φ230m6	320	2780	730	φ3900	φ2530h7	42	2565	80	2010	φ2740	12M72×4	φ2740	2φ90H7	4040	3650
16	JLM315	φ240m6	335	2820	760	φ4100	φ2600h7	42	2718	80	2100	φ2880	12M72×4	φ2880	2φ90H7	4200	3800

序号	型号	A2	A3	A4	B	B1	B2	B3	B4	锥孔 NφK	NφT	参考尺寸			重量 (l)	稀油站 (l/min)	备注
序号	型号	A2	A3	A4	B	B1	B2	B3	B4	锥孔 NφK	NφT	X	Y	Z	重量 (l)	稀油站 (l/min)	备注
1	JLM63	790	-	450	1050	-	950	750	400	4φ30	12φ40(M36)	800	5000	2500	3.2	63	二级
2	JLM71	920	-	450	1180	-	1080	880	450	4φ30	12φ40(M36)	800	5000	3000	4.5	125
3	JLM80	1050	-	500	1310	-	1210	1010	450	4φ30	12φ40(M36)	800	5000	3000	5.6	125
4	JLM90	1110	-	500	1370	-	1270	1070	500	4φ30	12φ48(M42)	1000	6000	3000	6.7	125
5	JLM100	1150	-	500	1470	-	1370	1110	500	4φ30	12φ48(M42)	1000	6000	3000	8.5	200
6	JLM112	1310	-	600	1620	-	1510	1260	600	4φ30	12φ48(M42)	1000	6000	3000	11	200
7	JLM125	1400	-	600	1700	-	1590	1350	600	4φ40	12φ55(M48)	1000	7000	3500	13.5	200
8	JLM140	1540	-	800	1900	-	1790	1490	700	4φ40	12φ55(M48)	1500	7000	3500	18	30/250
9	JLM160	1740	-	800	2100	-	1990	1690	800	4φ40	12φ55(M48)	1500	7000	3500	22.5	30/250
10	JLM180	1800	1600	1100	2080	1920	1800	1600	500	4φ40	12φ80(M72×4)	1500	7000	3500	29	30/250	三级
11	JLM200	2000	1790	1240	2300	2120	2000	1790	530	4φ40	12φ80(M72×4)	1500	7000	3500	37.5	30/250
12	JLM225	2256	2016	1400	2600	2400	2256	2016	600	4φ40	12φ80(M72×4)	1840	8500	4000	53	80/350
13	JLM250	2500	2240	1550	2860	2660	2500	2240	660	4φ40	12φ88(M80×6)	1840	8500	4000	65	80/350
14	JLM280	2750	2460	1700	3180	2900	2750	2460	700	4φ40	12φ88(M80×6)	1840	8500	4000	78	80/350
15	JLM300	2950	2630	1800	3400	3140	2950	2630	780	4φ40	12φ88(M80×6)	1840	8500	4000	88	80/350
16	JLM315	3080	2700	1900	3560	3280	3090	2760	800	4φ40	12φ88(M80×6)	1840	8500	4000	99	80/350
