TB型推杆减速机传动轴承尺寸

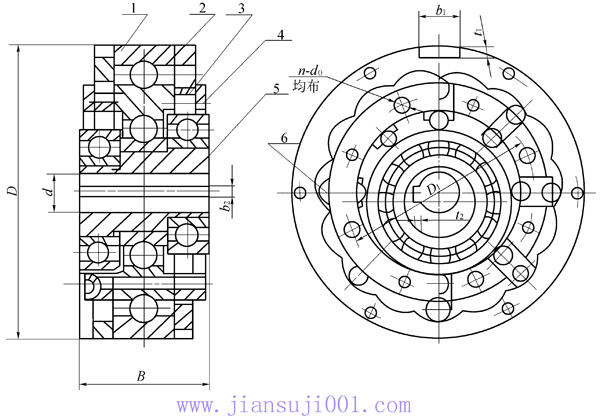

基本型变速传动轴承
1-异形轴承 2-内齿圈 3-传动杆 4-传动圈 5-双偏心套 6- 轴承滚柱
TB型推杆减速机传动轴承尺寸

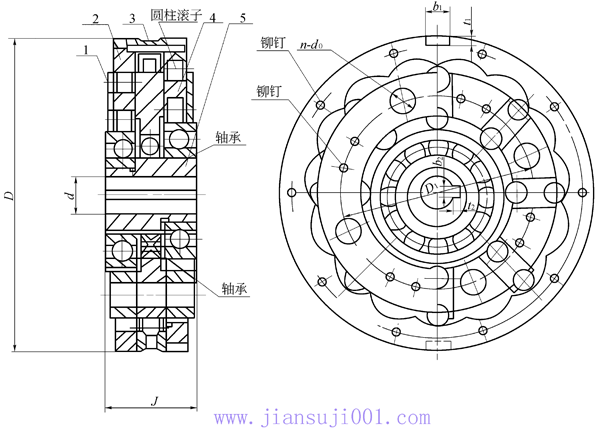

A型变速传动轴承
1- 传动圈 2- 内齿圈 3 - 垫套 4 - 传动杆 5 - 双偏心套 6 - 圆柱滚子 7 - 轴承 8 - 铆钉
变速传动轴承尺寸
规格代号 | 尺寸 | ||||||
D | D1 | d | J | B | b1×t1 | b2×t2 | |
TB0 | 72 | 47 | 8 | 36 | 32 | 8×3 | 2×1 |
TB1 | 85 | 57 | 10 | 40 | 36 | 8×3 | 3×1.4 |
TB2 | 100 | 70 | 12 | 42 | 37 | 8×3 | 4×1.8 |
TB3 | 120 | 78 | 15 | 46 | 40 | 8×3 | 5×2.3 |
TB4 | 150 | 100 | 20 | 54.5 | 49 | 16×4 | 6×2.8 |
TB5 | 185 | 115 | 25 | 58.5 | 52 | 18×4 | 8×3.3 |
TB6 | 210 | 138 | 25 | 74.5 | 68 | 18×4 | 8×3.3 |
TB7 | 250 | 160 | 30 | 78.5 | 72 | 20×7.5 | 8×3.3 |
TB8 | 300 | 196 | 35 | 91 | 82 | 20×7.5 | 10×3.3 |
TB9 | 360 | 228 | 45 | 101 | 92 | 25×9 | 14×3.8 |
TB10 | 420 | 260 | 50 | 121 | 108 | 25×9 | 14×3.8 |
