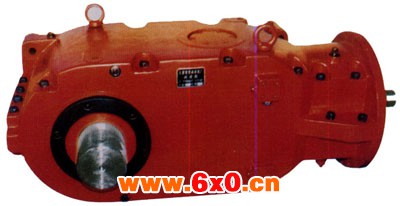

SGW—40T减速机 | |||||||||
件速级别 | 第一级 | 第二级 | 第三级 | 电机功率 | |||||
主动 | 从动 | 主动 | 从动 | 主动 | 从动 | ||||
齿数 | 11 | 12 | 17 | 54 | 15 | 44 | 40KW | ||
模数 | Ms=7.75 | Mn=5 | Mn=7 | 总传动比 | |||||
传动比 | 2.6364 | 3.1765 | 2.9333 | i总=24.564 | |||||

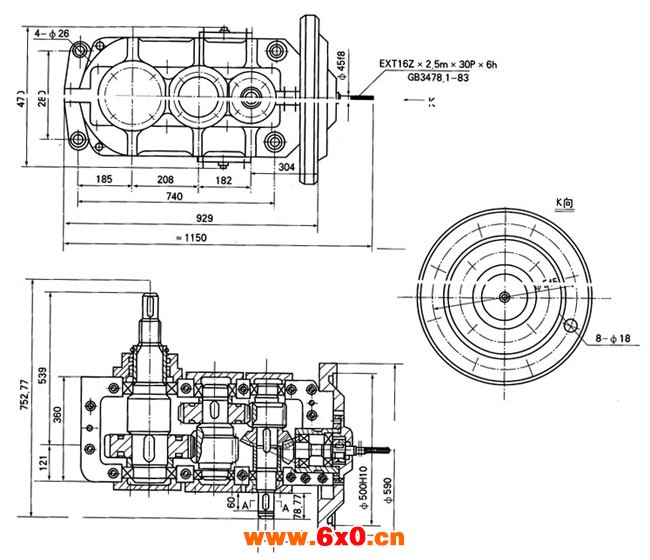

入轴结构尺寸 | EXT16Z×2.5m×30P×6h | 重量 | |||||||
出轴结构尺寸 | φ90h8 | 500公斤 | |||||||
配件目录 | |||||||||
序号 | 名称 | 图号 | 单位 | 材料 | 重量（kg） | ||||
1 | 箱体 | IST010200-13/14 | 套 | HT250 | 340 | ||||
2 | 一轴总成 | 套 | 25.4 | ||||||
3 | 二轴总成 | 套 | 29.63 | ||||||
4 | 三轴总成 | 套 | 49.54 | ||||||
5 | 四轴总成 | 套 | 117.64 | ||||||
6 | 轴圆弧伞齿轮 | IST0102-01-1 | 件 | 20CrMnTi | 9.6 | ||||
7 | 圆弧伞齿轮 | IST010202-3 | 件 | 20CrMnTi | 8.8 | ||||
8 | 轴斜齿轮 | IST010202-1 | 件 | 20CrMnTi | 13.5 | ||||
9 | 斜齿轮 | IST010203-2 | 件 | 20CrMnTi | 24.6 | ||||
10 | 轴齿轮 | IST010203-1 | 件 | 20CrMnTi | 16.1 | ||||
11 | 正齿轮 | IST010204-2 | 件 | 20CrMnTi | 42.5 | ||||
12 | 输出轴 | IST010204-3 | 件 | 40Cr | 44.5 | ||||
13 | 法兰盘 | IST010200-1A | 件 | HT250 | 5.8 | ||||
14 | 一轴轴承盖 | IST0102-01-5 | 件 | HT150 | 4 | ||||
15 | 调整螺母 | IST0102-01-2 | 件 | 45 | 1.56 | ||||
16 | 轴承套 | IST0102-01-3 | 件 | 45 | 8 | ||||
减速器主要参数表 | ||||
减速级别 | 主动轮 | 从动轮 | 螺旋角变位系数 | 传动比 |
第一级 | 11 | 29 | 2.634 | |
第二级 | 17 | 54 | 3.177 | |
第三级 | 15 | 44 | 2.933 | |
总传动比 | 24.564 | |||
