MBY400、MBY450、MBY500、MBY560、MBY630、MBY710、MBY800、MBY900、MBY1000、MBY1100、系列边缘传动磨机减速机外形尺寸及装配形式（GB10095

来源：网络作者：网络转载 2019-10-01 阅读：621

减速器外形尺寸及装配形式

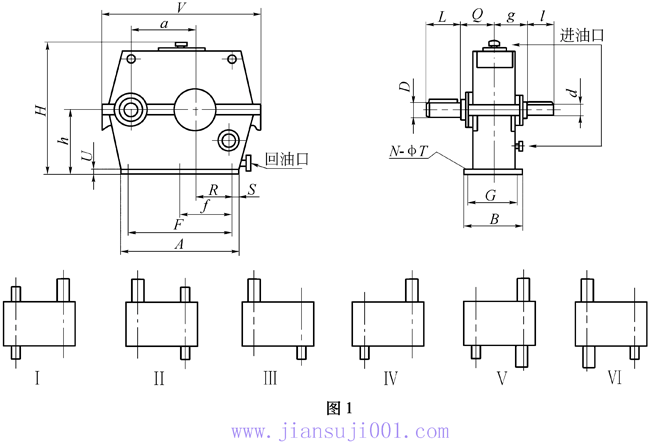

MBY系列边缘传动磨机减速器外形尺寸及装配形式

MBY400……系列边缘传动磨机减速器外形尺寸及装配形式

型号	输入轴												输出轴
	i=4			i=4.5~5			i=5.6~6.3			i=7.1			输出轴
	g	d	l	g	d	l	g	d	l	g	d	l	Q	D	L
MBY400	270	120	200	270	100	200	270	90	180	270	80	140	270	160	200
MBY450	300	120	220	300	120	200	300	100	180	300	90	160	300	180	220
MBY500	320	140	240	320	140	200	320	110	180	320	100	160	320	180	240
MBY560	340	160	250	340	160	200	340	120	200	340	110	180	340	200	260
MBY630	370	180	250	370	160	230	370	130	200	370	120	180	370	220	300
MBY710	390	200	280	390	160	250	390	150	220	390	140	200	390	260	340
MBY800	425	220	300	425	180	260	425	18/0	240	425	160	200	425	300	380
MBY900	455	240	340	455	200	260	455	180	260	455	180	220	455	300	400
MBY1000	485	260	380	485	240	280	485	200	280	485	200	250	485	320	420
MBY1100	520	280	400	520	260	300	520	220	300	520	220	280	520	360	440

型号	a	V	H	h	U	A	F	f	R	S	N	T	B	G	油站型号	平均重量(Kg)
MBY400	400	1050	850	400	50	820	700	/	275	60	4	27	450	390	YZ25	1450
MBY450	450	1160	950	450	50	900	780	390	305	60	4	27	510	450	YZ25	1950
MBY500	500	1260	1050	500	50	980	840	420	330	70	6	33	550	480	YZ40	2600
MBY560	560	1400	1170	560	55	1080	940	470	370	70	6	33	590	520	YZ40	3050
MBY630	630	1560	1310	630	55	1200	1060	530	420	70	6	39	640	57	YZ63	3400
MBY710	710	1750	1470	710	55	1350	1190	595	470	80	6	39	690	620	YZ63	4900
MBY800	800	2030	1650	800	70	1480	1280	640	500	100	6	39	760	680	YZ63	5800
MBY900	900	2140	1850	900	70	1650	1450	725	575	100	6	45	820	730	YZ63	8500
MBY1000	1000	2360	2050	1000	90	1820	1620	F/3	630	100	8	45	880	790	YZ125	9250
MBY1100	1100	2570	2250	1100	90	1980	1780	F/3	695	100	8	45	950	860	YZ125	11800
