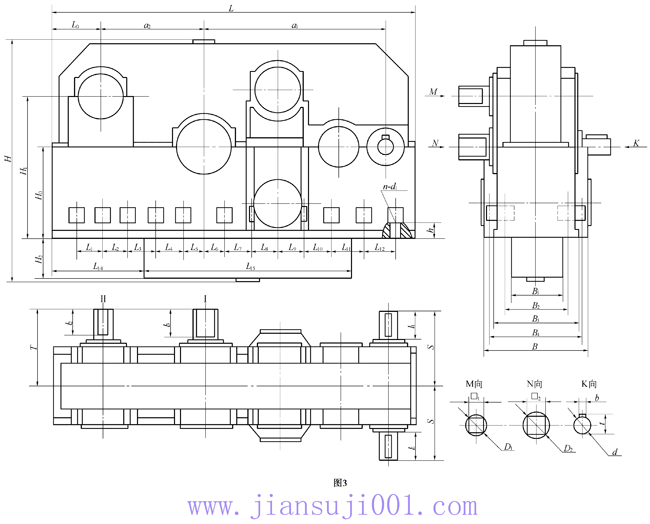

TD5型全封闭甘蔗压榨机减速器型式与主要尺寸
TD5型减速器主要尺寸 /mm
型号 | 外形尺寸及中心高 | L0 | L14 | L15 | B1 | B3 | H2 | S | T | 入轴尺寸 | |||||||||
L | B | H | H0 | H1 | a1 | a2 | d | t1 | t | b | |||||||||
TD5 | 8300 | 2700 | 49635 | 1600 | 2204.55 | 3828.84 | 2631.45 | 1339.71 | 2335 | 4850 | 1550 | 2260 | 975 | 1360 | 1650 | 170 | 240 | 179 | 40 |
型号 | 出 轴 尺 寸 | 地 脚 尺 寸 | 质量/kg | |||||||||||||||||||||
D1 | D2 | l2 | l3 | □1 | □2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | B2 | B4 | n | d1 | h | ||
TD5 | 480 | 550 | 300 | 370 | 380 | 490 | 840 | 840 | 780 | 900 | 450 | 450 | 815 | 550 | 550 | 225 | 750 | 750 | 1940 | 2340 | 22 | 70 | 300 | 123463 |
